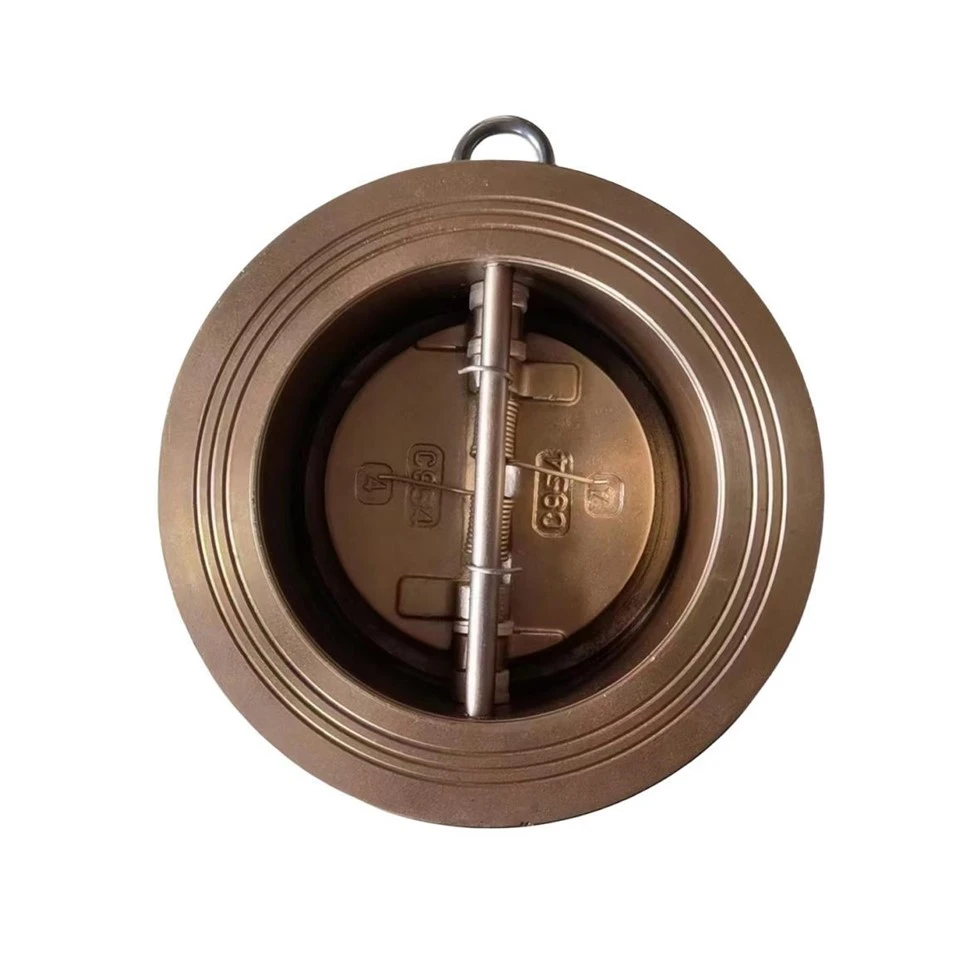

Kettős csappantyús visszacsapó szelep

Terméknév: Kétszárnyú visszacsapó szelep
Típus: DH77X-10/16T
Méretek: DN40-DN1000
Csatlakoztatási mód: Wafer
Üzemi nyomás: PN16,PN10,150LB,5K,10K
Hőmérséklet-tartomány: -10 fok -100 fok
Bevonat: Fúziós kötésű epoxi bevonat az ANSI/AWWA C550 szerint

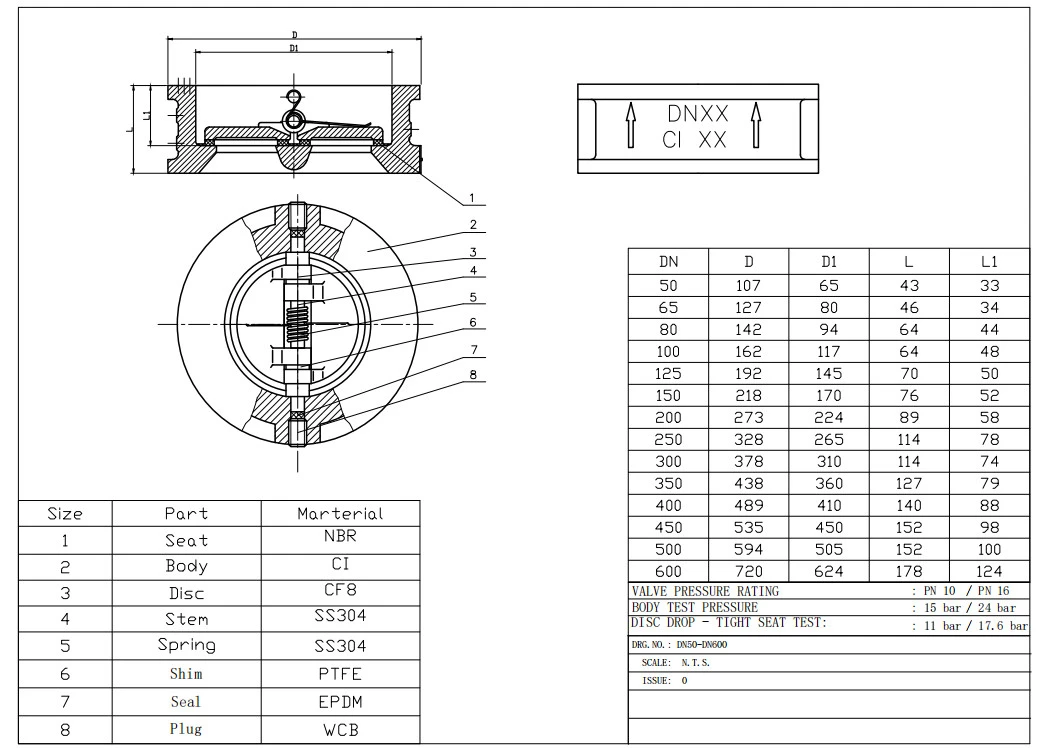

A pillangós visszacsapó szelepek szerkezeti diagramja nagyon egyszerű, és a többi visszacsapó szelephez képest szerkezeti hosszuk is nagyon rövid. A pillangó visszacsapó szelep, más néven pillangó visszacsapó szelep, ostya stílusban van csatlakoztatva. A szeleplemez két félkör alakú pillangólemezből áll, amelyeket a szelepszár köt össze, és rugók segítségével kényszerített visszaállításra kerül. A pillangós visszacsapó szelep működési elve: amikor a közeg átáramlik a szeleptest csatornáján, a közegnyomás nagyobb, mint a rugóerő, és két pillangólemezt kinyitnak, a szelep kinyílik, és a közeg áramlik; Amikor a közeg áramlása leáll, a rugóerő hatására a két pillangólemez visszaállásra kényszerül, és a szelep záródik, hogy megakadályozza a közeg visszaáramlását. Pillangós visszacsapó szelep szerkezeti diagramja Pillangós visszacsapó szelep, más néven duplatárcsás duplatárcsás visszacsapó szelep, tömítőfelülete lehet kopásálló anyagból vagy gumival bélelve, széleskörű felhasználási lehetőséggel és megbízható tömítéssel. A pillangós visszacsapó szelepek olyan automatikus szelepek, amelyek nem igényelnek kézi működtetést. Ezt a típusú szelepet általában tiszta csővezetékekhez, valamint ipari, környezetvédelmi, vízkezelési és sokemeletes épületek vízvezetékeihez használják, hogy megakadályozzák a közeg visszaáramlását. Akadályozza meg a közeg fordított áramlását.









1. Kis méret, könnyű súly és kompakt szerkezet.

2. Bízzon a rugó nyomatékára, hogy gyorsan magától zárjon.

3. Vízszintes és függőleges csővezetékekre is felszerelhető.

4. Biztonságos és megbízható teljesítmény, jó interferencia-gátló teljesítménnyel.

5. A jobb tömítési teljesítményű vezetéktömítés statikus nyomás alatt nulla szivárgást érhet el.

6. A gumi és a szeleptest közötti tapadási szilárdság magas, ami hatékonyan megakadályozhatja a szelepülés leesését használat közben.

7. A szelepház felső és alsó karimáját és belső falait kemény film rozsdagátló olajjal kezelik, hogy elkerüljék a festékréteg károsodását a gumi vulkanizálási folyamata során a permetezés után, valamint a gumi szelepülék másodlagos elöregedését magas hőmérsékletek.

8. A szeleptest epoxigyantaporból készül, erős tapadású és nagy ütésállósággal.

9. A felső és alsó karimák vízvezetékekkel vannak tömítve a jobb tömítési teljesítmény érdekében.
