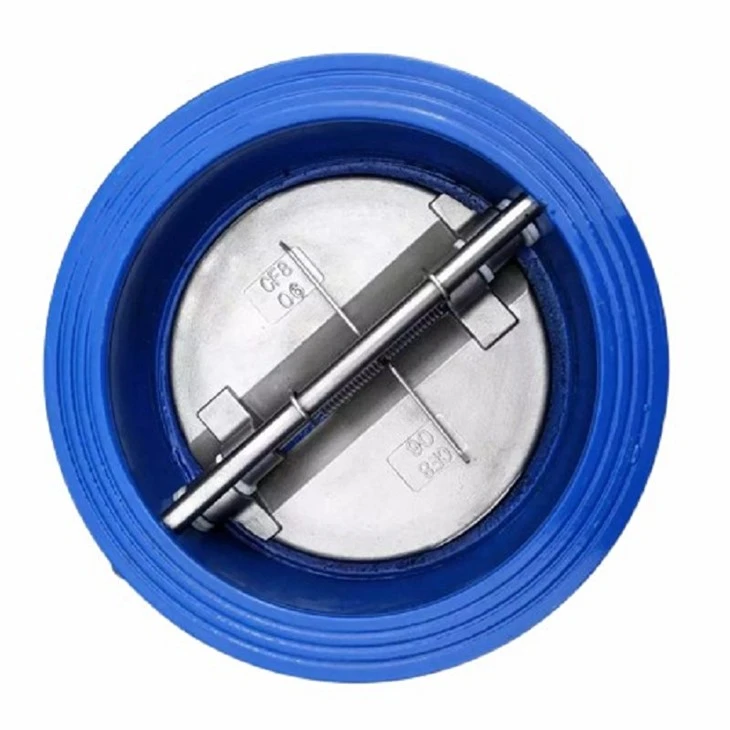

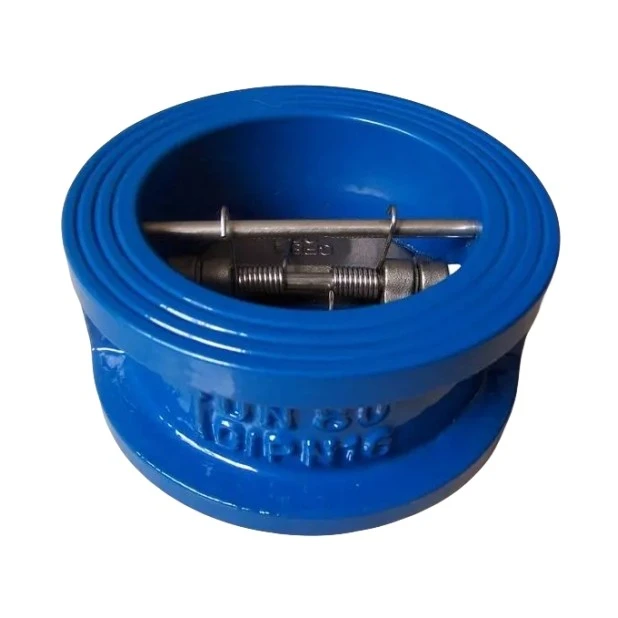

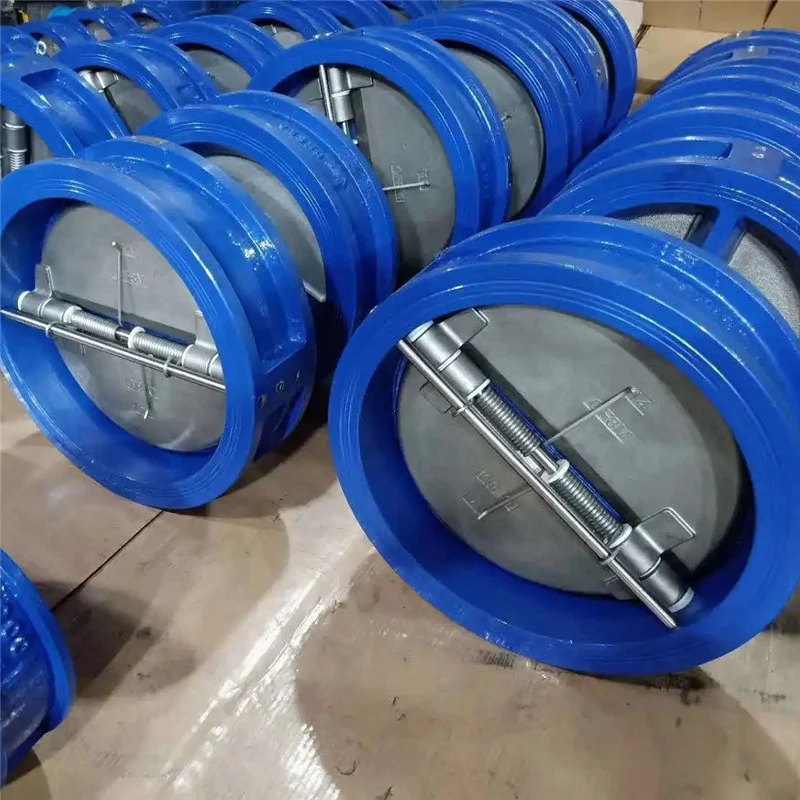

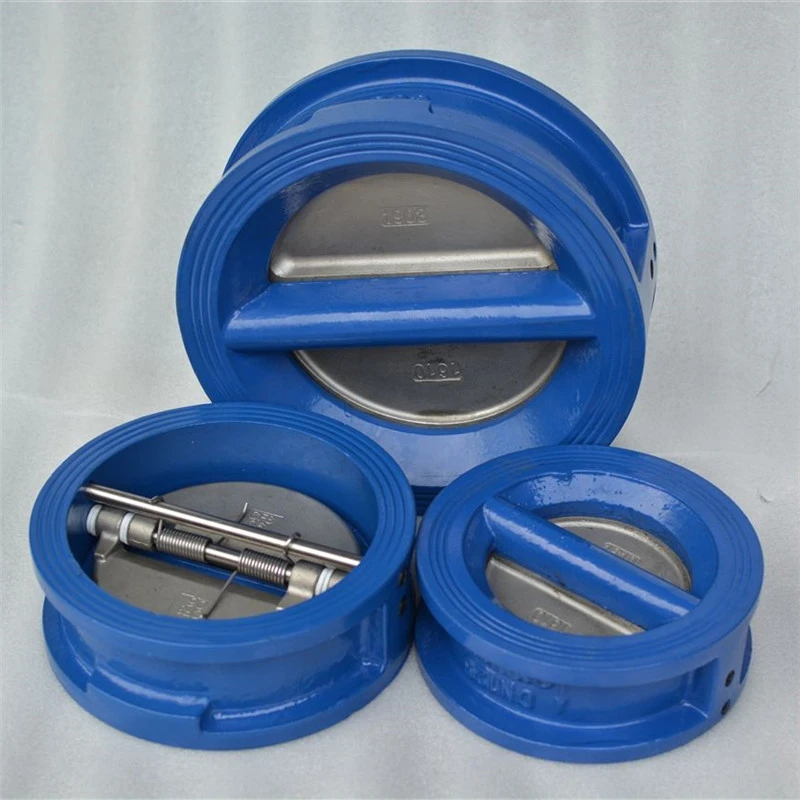

Pillangó visszacsapó szelep

Terméknév: Pillangó visszacsapó szelep
Típus: DH77X-16Q
Méretek: DN50-DN600
Csatlakoztatási mód: Wafer
Üzemi nyomás: PN10 PN16 150LB
Hőmérséklet-tartomány: -10 fok -200 fok









A pillangós visszacsapó szelep tárcsája kör alakú és a szelepülékcsatorna tengelye körül forog. A szelepen belüli áramvonalas csatorna miatt az áramlási ellenállás kisebb, mint egy emelkedő pillangós visszacsapó szelepé. Alkalmas nagy átmérőjű, kis áramlási sebességű és ritka áramlási váltakozású alkalmazásokhoz, de nem alkalmas pulzáló áramlásra, mivel tömítési teljesítménye nem olyan jó, mint az emelkedő és süllyedő típusé. A pillangós visszacsapó szelepek három típusra oszthatók: egytárcsás, duplatárcsás és többtárcsás. Ezt a három típust elsősorban a szelep átmérője szerint osztályozzák, hogy megakadályozzák a hidraulikus becsapódást, amikor a közeg leáll vagy visszafelé áramlik.



Pillangós visszacsapó szelepek: a szeleptárcsa munkaformája szerint két típusra oszthatók:

1. Visszacsapó szelepek úgy, hogy a szeleptárcsa a szeleptest függőleges középvonala mentén csúszik. A pillangós visszacsapó szelepek csak vízszintes csővezetékekre szerelhetők fel, a szeleptárcsa pedig golyóként használható nagynyomású kis átmérőjű visszacsapó szelepeken. A pillangós visszacsapó szelep szeleptest alakja megegyezik a gömbszelepével (amely felváltva használható gömbszelepekkel), így a folyadékellenállási együtthatója viszonylag nagy. Felépítése hasonló a gömbszelepéhez, a szeleptest és a tárcsa megegyezik a gömbszelepével. A szeleptárcsa felső része és a szelepfedél alsó része vezetőhüvellyel van ellátva. A szeleptárcsa vezetőhüvelye szabadon emelkedhet és süllyedhet a szeleptárcsa vezetőhüvelyén belül. Amikor a közeg lefelé folyik, a szeleptárcsa kinyílik a közeg tolóerő hatására. Amikor a közeg áramlása leáll, a szeleptárcsa önfüggőlegesen a szelepülékre esik, megakadályozva a közeg visszaáramlását. Az egyenesen átmenő pillangós visszacsapó szelep közeg bemeneti és kimeneti csatornáinak iránya merőleges a szelepülék csatorna irányára; A függőleges emelésű visszacsapó szelepnek a szelepülés csatornájával azonos irányú közepes bemeneti és kimeneti csatornája van, áramlási ellenállása kisebb, mint az egyenes átmenő típusé;

2. Visszacsapó szelep a szelepülékben lévő csap körül forgó tárcsával. A pillangós visszacsapó szelep egyszerű felépítésű, és csak vízszintes csővezetékekre szerelhető fel, ami rossz tömítési teljesítményt eredményez.





1. A kialakítás újszerű és ésszerű, a szerkezet tökéletes, a súlya könnyű, a nyitás és zárás gyors.

2. A működési nyomaték kicsi, a működés kényelmes, munkaerő-takarékos és ügyes.

3. Bármilyen helyzetben felszerelhető és könnyen karbantartható.

4. A tömítés cserélhető, és a tömítési teljesítmény megbízható a kétirányú tömítés és a nulla szivárgás eléréséhez.

5. A tömítőanyag jellemzői az öregedésállóság, a gyenge korrózióállóság és a hosszú élettartam.





1. A nyitás és zárás kényelmes és gyors, munkatakarékos, a folyadékellenállás kicsi, ezért gyakran működtethető.

2. Egyszerű szerkezet, kis méret és könnyű súly.

3. Szállíthat iszapot, és kevesebb folyadék halmozódik fel a csővezeték torkolatánál.

4. Alacsony nyomás alatt jó tömítés érhető el.

5. Jó beállítási teljesítmény.
