Füles típusú pillangószelep
A Tianjin Liangfa Technology Co., Ltd. egy nagy-léptékű szelepgyártó vállalat, amely integrálja a kutatás-fejlesztést, a gyártást és az értékesítést. A fő termékek közé tartoznak a pillangószelepek, magas hőmérsékletű és nagynyomású szelepek, tolózárak, visszacsapó szelepek, gömbszelepek, szabályozószelepek, golyóscsapok, vízellátó és vízelvezető szelepek, tengeri szelepek, API szelepek és más sorozatok.
Miért minket válasszon
Profi csapat
Professzionális csapatunk van, amely ismeri a termék teljesítményét, időben megérti az ügyfelek igényeit, és teljes mértékben be tudja mutatni a termék előnyeit. Professzionális,{1}}értékesítés utáni szolgáltató személyzetünk van, hogy 24 órán belül válaszoljunk a felhasználói kérésekre, és gyakorlati megoldásokat javasoljunk.
Tanúsítványaink
Termékeink megfeleltek az ISO9001:2000 nemzetközi minőségirányítási rendszer tanúsítványnak, az ISO14001:2004 környezetirányítási rendszer tanúsításnak és a GB/T28001-2001 munkahelyi egészség- és biztonságirányítási rendszer tanúsítványnak.
Gyártó berendezések
Mindenféle kifinomult, nagy és közepes méretű{0}}gyártó berendezéssel, valamint fő ellenőrző és tesztelő berendezéssel és műszerrel rendelkezünk.
Könnyebb telepítés többféle helyzetben:A füles típusú szelep házában menetes furatok vannak, amelyek lehetővé teszik, hogy közvetlenül a csővezeték mindkét oldalán lévő karimához csavarozzák. Ez nagyobb rugalmasságot biztosít a telepítés és a karbantartás során, mivel két karima közé szerelhető további külső támogatás nélkül.
A rendszer megzavarása nélkül eltávolítható:Karbantartás vagy csere esetén a füles{0}} típusú szelep eltávolítható és kicserélhető anélkül, hogy szét kellene szerelni a teljes csővezetékrendszert. A karimás csatlakozások a helyén tartják a szelepet, így nincs szükség a szomszédos csővezeték eltávolítására vagy megszakítására.
Nagyobb mechanikai szilárdság:A menetes fülek miatt ez a szeleptípus általában jobb mechanikai szilárdságot biztosít, így alkalmasabb nagy-nyomású vagy nagyobb{1}}átmérőjű alkalmazásokhoz.
További sokoldalúság:Használható -végi-és középső-alkalmazásokhoz is, így sokoldalúbb telepítési helyeket kínál.
Dugós pillangószelep méretei
| DN50 (2 hüvelyk) | 140 mm (5,51 hüvelyk) x 140 mm (5,51 hüvelyk) |
| DN65 (2,5 hüvelyk) | 170 mm (6,69 hüvelyk) x 170 mm (6,69 hüvelyk) |
| DN80 (3 hüvelyk) | 200 mm (7,87 hüvelyk) x 200 mm (7,87 hüvelyk) |
| DN100 (4 hüvelyk) | 240 mm (9,45 hüvelyk) x 240 mm (9,45 hüvelyk) |
| DN125 (5 hüvelyk) | 300 mm (11,81 hüvelyk) x 300 mm (11,81 hüvelyk) |
| DN150 (6 hüvelyk) | 360 mm (14,17 hüvelyk) x 360 mm (14,17 hüvelyk) |
| DN200 (8 hüvelyk) | 420 mm (16,54 hüvelyk) x 420 mm (16,54 hüvelyk) |
A füles pillangószelep típusai
Koncentrikus füles pillangószelep
Ennek a típusnak a tárcsája középen elhelyezett szárral rendelkezik, amely szimmetrikus áramlási karakterisztikát biztosít, amely ideális az egységes tömítést igénylő általános célú alkalmazásokhoz.
Dupla eltolt füles pillangószelep
Az eltolt szárnak a tárcsa közepétől enyhén -eltolt helyzete növeli a tömítőképességét, miközben csökkenti a súrlódást működés közben, így alkalmas nagy nyomású és magas hőmérsékletű alkalmazásokhoz.
Háromszoros eltolt füles pillangószelep
Ennek a szelepnek eltolt és ferde szára van, így minimálisra csökkenti a kopást és a súrlódást, ami szorosabb{0}}elzárást és hosszabb élettartamot biztosít. Széles körben használják olyan igényes iparágakban, mint például az olaj- és gázipar, a vegyipar és a petrolkémiai ágazatok.
Nagy teljesítményű füles pillangószelep
Ezeket a szelepeket a kiváló nyomás, hőmérséklet és tömítési teljesítmény szempontjaira tervezték, és gyakran további fejlett tulajdonságokkal rendelkeznek, mint például a fémülések, a tűzbiztos felépítés és a hosszú élettartam.
Rugalmas{0}}ültetett füles pillangószelep
Puha elasztomer ülékkel rendelkezik, ezért figyelemre méltó tömítési teljesítményt biztosít minimális nyomatékkal a műveletek során, ami nagyon megfelelő alacsony-nyomáson vagy alacsony-hőmérsékleten, ahol a szoros elzárás-nem döntő.
Fém-ültetett füles pillangószelep
Ezek a szelepek fémülékekkel rendelkeznek, és magas-nyomású és magas-hőmérsékletű környezetben is működhetnek, kiváló kopásállóságot, korrózióállóságot, valamint szoros elzárást-meghosszabbított élettartam mellett.
Bi-irányított pillangószelep
Úgy tervezték, hogy mindkét áramlási módban működjön, ezek a szeleptípusok rugalmas telepítést és működtetést biztosítanak, amely megfelel az olyan helyzeteknek, amikor az áramlás visszafordítható.
Wafer{0}}Lug kombinált pillangószelep
Ezek a szelepek az ostyakialakítási jellemzőket egy füllel kombinálják, így a karimák közé vagy közvetlenül a csőkarimákra szerelhetők, lehetővé téve a különböző csőrendszerekben történő alkalmazásukat a szükséges egyszerű telepítés alapján.
A füles típusú pillangószelep tervezési és vizsgálati szabványai
|
Tervezési szabvány |
BS 5155 / API 609 / AWWA C 504 szabvány |
|
Ellenőrzési és tesztelési szabvány |
BS EN 12266 - I (BS 6755-I) / API 598 / ISO 5208 |
|
Karima és karima közötti távolság |
Az ANSI B 16.10 / BS 5155 / API 609 szerint |
|
Kapcsolat befejezése |
Ostya típus, amely két karima közé illeszkedik |
|
|
ANSI B 16.5, 150/300/600 osztály |
|
|
BS 10 D / E / F / H táblázat |
|
|
PN 6 / PN 10 / PN 16 / PN 25 / PN 40 / PN 64 |
|
|
DIN szabvány / JIS szabvány / IS szabvány |
|
Gyártási mérettartomány |
2" (DN50) - 18" (DN 450)1 |
|
A szelep nyomásértéke1 |
150# / 300# |
|
|
PN 10 / PN 16 |
|
Szelep működése |
Kézi áramlásszabályozó kar/csiga{0}}sebességváltó működtető |
|
|
Pneumatikus negyedfordulatú forgóműködtető (egyszeres működésű rugóvisszatérítés / kettős működésű) |
|
|
Motoros elektromos működtetővel (egy- vagy háromfázisú tápegység) |
|
Szelepülés szivárgás |
VI. szivárgási osztály (zéró szivárgás) |

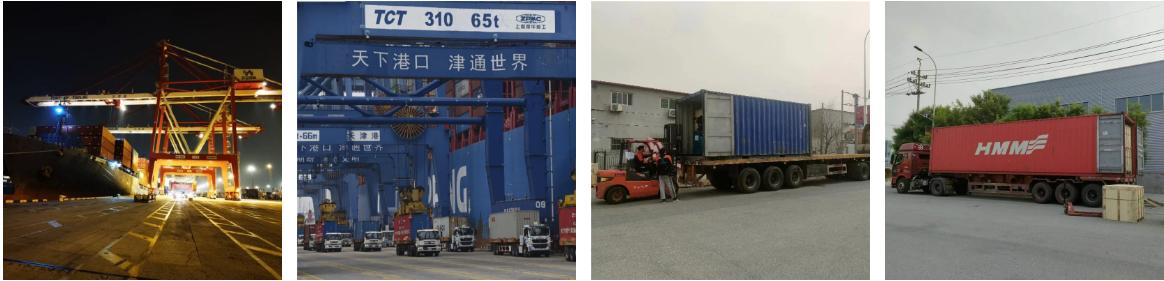

Termék csomagolása és szállítása
