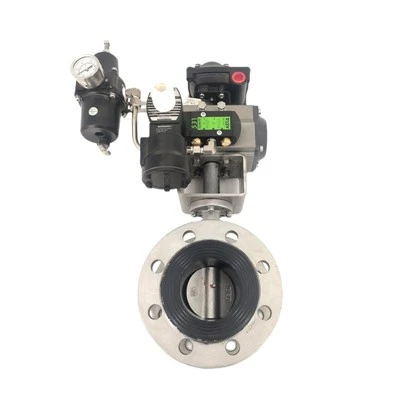

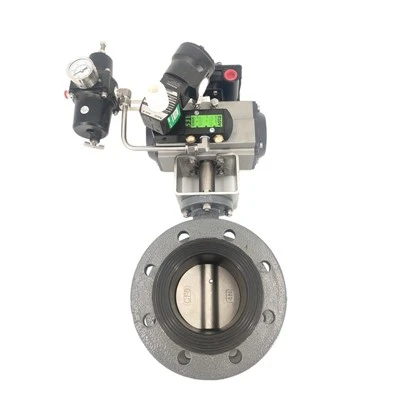

Pneumatikus pillangószelep
Mi az a pneumatikus pillangószelep?
A pneumatikus pillangószelep egy olyan szelep, amely levegőnyomást használ a folyadékok csövön vagy csövön keresztül történő áramlásának szabályozására. Egy tárcsából vagy lemezből áll, amely egy központi tengely körül forog, és szabályozza a szelepen áthaladó folyadék mennyiségét. A szelepet általában egy pneumatikus működtetőn keresztül működtetik, amely a légnyomás változásai alapján nyitja vagy zárja a szelepet.
A pneumatikus pillangószelep előnyei
Gyors és egyszerű működés
A pneumatikus pillangószelepek gyorsan és egyszerűen nyithatók vagy zárhatók a fogantyú egyszerű elfordításával vagy egy gombnyomással. Ez ideálissá teszi őket olyan alkalmazásokhoz, ahol a gyors reakcióidő kritikus, például vészhelyzetekben.
Alacsony karbantartás
A legtöbb más szeleptípushoz képest kevesebb alkatrésznek köszönhetően a pneumatikus pillangószelepek kevesebb karbantartást igényelnek, és kisebb a meghibásodás valószínűsége. Ezenkívül kevésbé érzékenyek a kopásra, a korrózióra és a szivárgásra.
Egyszerű kialakítás
A pneumatikus pillangószelepek egyszerű kialakításúak, így könnyen telepíthetők és integrálhatók a meglévő rendszerekbe. Ezenkívül kevesebb helyet foglalnak el, mint más típusú szelepek, így ideálisak olyan alkalmazásokhoz, ahol korlátozott a hely.
Határkapcsoló opciók
A pneumatikus pillangószelepek felszerelhetők végálláskapcsolókkal, amelyek visszajelzést adnak a szelep helyzetéről, lehetővé téve a folyamatok jobb irányítását és automatizálását.
Miért válassz minket?
Jó minőség
Termékeinket nagyon magas színvonalon, a legkiválóbb anyagok és gyártási eljárások felhasználásával gyártjuk vagy kivitelezzük.
24 órás online szolgáltatás
Igyekszünk minden aggályra 24 órán belül válaszolni, és csapataink vészhelyzet esetén mindig az Ön rendelkezésére állnak.
Minőség ellenőrzés
Professzionális személyzetünk van a gyártási folyamat nyomon követésére, a termékek ellenőrzésére és annak biztosítására, hogy a végtermék megfeleljen a szükséges minőségi szintű szabványoknak, irányelveknek és előírásoknak.
Gazdag tapasztalat
A szigorú minőség-ellenőrzésnek és a figyelmes ügyfélszolgálatnak szentelve tapasztalt munkatársaink mindig rendelkezésre állnak, hogy megvitassák az Ön igényeit és biztosítsák az ügyfelek teljes elégedettségét.
Ostya stílusú pillangószelep
Az ostyaszerű pillangószelep a legtöbb alkalmazásban használt pillangószelep leggyakoribb típusa. Ez a szelep két karima közé helyezkedik el, így könnyen szerelhető a csövek közé. A szeleptárcsa a csővezeték közepén van elhelyezve, és az aktuátor negyed fordulatával nyitható vagy zárható. Ezt a típusú szelepet közepes nyomású és alacsony hőmérsékletű alkalmazásokban használják.
Fül alakú pillangószelep
A füles típusú pillangószelepek felépítésükben hasonlóak az ostyaszerű szelepekhez, de van fülük a szeleptesten, amelyek segítségével a szelep a csővezetékhez rögzíthető. Ezek a fülek menetesek, és csavarokkal rögzítik a szelepet a csővezetékhez. A füles típusú szelepeket nagynyomású alkalmazásokban használják, és kevesebb helyet igényelnek beszerelésük, mint az ostyaszerű szelepek.
Karimás pillangószelep
A karimás pillangószelep hasonló az ostyaszerű szelephez, de mindkét oldalán karimák vannak, amelyek a csővezetékhez csavarozhatók. Ezt a típusú szelepet nagynyomású és magas hőmérsékletű alkalmazásokban használják, ahol a szelepet biztonságosan kell rögzíteni a csővezetékhez.
Nagy teljesítményű pillangószelep
A nagy teljesítményű pillangószelepeket olyan igényes alkalmazásokhoz tervezték, ahol szoros elzárásra van szükség. Ezek a szelepek elasztomer helyett fémülékeket használnak, és magasabb hőmérsékletet és nyomást is képesek kezelni, mint a hagyományos pillangószelepek. A nagy teljesítményű pillangószelepeket olyan iparágakban használják, mint az energiatermelés, a kőolaj és a vegyi feldolgozás.
Pneumatikus pillangószelep anyaga
A pneumatikus pillangószelepekhez használt anyag az adott alkalmazástól függően változik. Általában a pillangószelep testek öntöttvasból, gömbgrafitos vasból, szénacélból, rozsdamentes acélból vagy műanyagból készülnek. Az ülés- és tárcsatömítő anyagok tartalmazhatnak epdm-et, nbr-t, ptfe-t, fémet vagy ezen anyagok kombinációit. Az anyagválasztást olyan tényezők befolyásolják, mint a hőmérséklet, nyomás, közeg, korrozív környezet és higiéniai követelmények.
Pneumatikus pillangószelep alkalmazása
Vegyipar
A pneumatikus pillangószelepeket széles körben használják a vegyiparban a vegyszerek és az oldószerek áramlásának szabályozására. Ezekben az alkalmazásokban a szelepeket arra használják, hogy megakadályozzák a vegyi anyagok szivárgását vagy rossz irányú áramlását, ami súlyos problémákat, például szennyeződést vagy baleseteket okozhat.
Gyógyszeripar
A pneumatikus pillangószelepeket a gyógyszeriparban is használják a folyadékok és gázok áramlásának szabályozására különböző folyamatokban. Ezekben az alkalmazásokban a szelepeket a szigorú egészségügyi feltételek fenntartására és a termékek szennyeződésének megakadályozására használják.
Élelmiszer- és italipar
A pneumatikus pillangószelepeket széles körben használják az élelmiszer- és italiparban a folyadékok áramlásának szabályozására különböző folyamatokban, például keverésben, csomagolásban és tisztításban. Ezeket a szelepeket úgy tervezték, hogy megfeleljenek az ezekben az iparágakban megkövetelt szigorú egészségügyi előírásoknak.
HVAC iparágak
A pneumatikus pillangószelepeket a hvac (fűtés, szellőztetés és légkondicionáló) rendszerekben használják a levegő és a víz áramlásának szabályozására. Ezekben az alkalmazásokban a szelepek a hőmérséklet és a páratartalom szabályozására szolgálnak az épület különböző zónáiban.
Víztisztító telepek
A pneumatikus pillangószelepeket vízkezelő üzemekben használják a víz és a vegyszerek áramlásának szabályozására különféle folyamatokban, például szűrésben, fertőtlenítésben és ülepítésben. Ezeket a szelepeket úgy tervezték, hogy ellenálljanak a korrozív környezetnek és biztosítsák a megbízható működést.
Olaj- és gázipar
A pneumatikus pillangószelepeket az olaj- és gáziparban használják a folyadékok és gázok áramlásának szabályozására különféle folyamatokban, például fúrásban, finomításban és szállításban. Ezeket a szelepeket úgy tervezték, hogy ellenálljanak a magas nyomásnak és hőmérsékletnek, és biztosítsák a biztonságos és megbízható működést.
A szelep nyitása
A szelep nyitásához a szelepmozgató jelet kap a vezérlőrendszertől, amely ezután levegőnyomást fejt ki a hengerre. A henger ezt a nyomást lineáris mozgássá alakítja, ami a szelepszárnak nyomódik, aminek következtében a tárcsa az óramutató járásával megegyező irányban forog, és így a szelep kinyílik.
Az áramlás szabályozása
Ha a szelep nyitva van, a tárcsa szögének szabályozásával szabályozza az áramlást. A tárcsa 90 fokkal elforgatható a szelep teljes nyitásához vagy zárásához, vagy bármilyen pozícióba a között, hogy szabályozható legyen az áramlás.
Az áramlás irányítása
A szelep tárcsája úgy alakítható ki, hogy a folyadék áramlását a csővezetéken keresztül irányítsa. Például a tárcsa úgy alakítható, hogy az áramlást a szelep egyik oldaláról a másikra irányítsák, csökkentve a turbulenciát és minimalizálva az áramlás csővezetékre gyakorolt hatását.
A szelep zárása
A szelep zárásához a pneumatikus működtető egy másik jelet kap, amely ezután csökkenti a légnyomást a hengerben. A szelepmozgató belsejében lévő rugó visszanyomja a szelepszárat az eredeti helyzetébe, aminek hatására a tárcsa az óramutató járásával ellentétes irányban forog, így a szelep záródik.
Ellenőrző
A folyadék áramlásának szabályozása mellett a szelep visszajelzést is tud adni a vezérlőrendszernek a folyamat körülményeiről. Például jelezheti a szelep helyzetét, a csővezetéken belüli nyomást és a hőmérsékletet.
A pneumatikus pillangószelep összetevői
Test
A szelep teste a külső burkolat, amelyben a többi alkatrész található. Általában öntöttvasból, rozsdamentes acélból vagy műanyagból készül, az alkalmazástól függően.
Lemez
A tárcsa egy lapos, kör alakú alkatrész, amely szabályozza a folyadékok, gázok és iszapok áramlását. Általában fémből vagy szintetikus anyagokból, például ptfe-ből vagy epdm-ből készül.
Származik
A szár az az alkatrész, amely a tárcsát az aktuátorhoz köti. Szabályozza a tárcsa mozgását, és különféle üzemi körülményekre tervezhető, mint például a magas nyomás vagy a magas hőmérséklet.
Működtető
Az aktuátor a szelep azon alkatrésze, amely a tárcsa nyitását és zárását szabályozza. Jellemzően sűrített levegővel vagy gázzal működik, és távolról vagy manuálisan működtethető.
Pecsétek
A tömítések azok az alkatrészek, amelyek megakadályozzák a szivárgást a szelep körül. Általában gumiból vagy más elasztomerből készülnek, és úgy tervezték, hogy ellenálljanak a szelepen átáramló speciális folyadéknak vagy gáznak.
Csapágyak
A csapágyak azok az alkatrészek, amelyek megtámasztják a szárat és a tárcsát, és lehetővé teszik azok egyenletes forgását. Általában fémből vagy műanyagból készülnek, és alacsony súrlódásra tervezték, hogy csökkentsék a kopást.
Pneumatikus pillangószelep karbantartása
Rendszeresen ellenőrizze a szelepüléseket
A szelepülések feladata a szelep tömítése és a szivárgás megakadályozása. Ha a szelepülékek megsérülnek vagy elkopnak, szivárgás léphet fel. A szivárgások elkerülése érdekében fontos a szelepülékek rendszeres kopása és elhasználódása ellenőrzése.
Kenje meg a szelepet
A pneumatikus pillangószelep kenése segít megelőzni a korróziót és csökkenti a mozgó alkatrészek kopását. Használjon kiváló minőségű kenőanyagot, amely kompatibilis a szelep anyagával.
Vizsgálja meg az aktuátort
A szelepmozgató felelős a szelep nyitásáért és zárásáért. Rendszeresen ellenőrizze az indítószerkezetet, hogy nincs-e rajta sérülés vagy kopás. Rendszeresen ellenőrizze a működtető szerkezet megfelelő működését.
Tisztítsa meg a szeleptestet
Fontos, hogy rendszeresen tisztítsa meg a szelepházat, hogy megelőzze az üledék vagy törmelék felhalmozódását. Használjon enyhe tisztítószert és vizet a szelepház tisztításához.
Ellenőrizze a levegőellátást
A levegőellátás elengedhetetlen a pneumatikus pillangószelep működéséhez. Győződjön meg arról, hogy a levegőellátás tiszta és száraz, és a nyomás az ajánlott tartományon belül van.
Tesztelje a szelepet
Fontos, hogy rendszeresen ellenőrizze a pneumatikus pillangószelepet, hogy megbizonyosodjon arról, hogy megfelelően működik. Évente legalább egyszer ellenőrizze a szelepet, hogy megbizonyosodjon arról, hogy megfelelően működik.
Telepítés
Elengedhetetlen annak biztosítása, hogy a szelep megfelelően legyen felszerelve. A szelepet tiszta és száraz környezetben kell felszerelni, és nem szabad szélsőséges hőmérsékletnek, napfénynek vagy korrozív/szennyező gázoknak kitenni.
Működési környezet
A működési környezetnek mentesnek kell lennie minden akadálytól, törmeléktől vagy bármilyen más anyagtól, amely akadályozhatja a szelep zavartalan működését. Ezenkívül a szelepeket nem szabad nagy nyomásnak, hirtelen nyomásváltozásnak vagy nagy áramlási sebességnek kitenni, mivel ez károsíthatja a szelepet.
Rendszeres karbantartás
A szelep rendszeres karbantartása elengedhetetlen a zavartalan működéshez és a hosszú élettartamhoz. A szelepet rendszeresen tisztítani és kenni kell, és minden elhasználódott vagy sérült alkatrészt azonnal ki kell cserélni.
Biztonsági felszerelés
Mindig gondoskodjon arról, hogy a kezelők megfelelő biztonsági felszerelést viseljenek a szelep kezelése és működtetése során. Ez magában foglalhatja a kesztyűt, a szem-/fülvédőt és a légzőmaszkot, hogy megakadályozza a sérülést vagy a veszélyes részecskéknek való kitettséget.
Vészleállítás
A szelepet vészleállító mechanizmussal kell felszerelni, amely bármilyen meghibásodás vagy vészhelyzet esetén aktiválható. Ez a mechanizmus biztosítja, hogy a szelep automatikusan záruljon, megelőzve a rendszer károsodását.
Szelep mérete és típusa
Az első dolog, amit meg kell tennie, hogy meghatározza a szükséges pillangószelep méretét és típusát. Vegye figyelembe a kezelt közeg áramlási sebességét, nyomását és hőmérsékletét, valamint a cső méretét és a csatlakozás típusát. A pillangószelepek különböző méretűek, néhány hüvelyktől több láb átmérőjűek. A pillangószelepek leggyakoribb típusai az ostya, a füles és a karimás szelepek.
Anyag
Válasszon olyan szelepanyagot, amely kompatibilis a kezelni kívánt közeggel. A szokásos anyagok közé tartozik a rozsdamentes acél, a szénacél, az öntöttvas és a műanyag. Olyan tényezők, mint a hőmérséklet, a nyomás és a közeg kémiai összetétele befolyásolhatják az anyagválasztást.
Szelep működtető
A pneumatikus működtető a pillangószelepek egyik legnépszerűbb opciója. Sűrített levegőt használ a szelep nyitásához és zárásához, így ideális az automatizált folyamatokhoz. Vegye figyelembe a szelep megfelelő működéséhez szükséges működtető szerkezet méretét és típusát. A hajtóművek különböző méretekben kaphatók, a kicsitől a nagyig, és lehetnek kettős működésűek vagy rugóvisszatérítésesek.
Nyomatékkövetelmények
A szelep nyitásához és zárásához szükséges nyomaték egy másik kritikus szempont. Ügyeljen arra, hogy megfelelő nyomatékkal rendelkező szelepet válasszon a szükséges nyomás és áramlási sebesség kezelésére. Az elégtelen nyomaték ahhoz vezethet, hogy a szelep nem záródik teljesen, ami szivárgást eredményezhet, míg a túlzott nyomaték mechanikai károsodást okozhat a szelepben vagy a működtetőben.
Tanúsítás és megfelelés
Ellenőrizze, hogy a szelep megfelel-e a vonatkozó iparági szabványoknak, mint például az Amerikai Ásványolaj Intézet (api) vagy a nemzetközi szabványügyi szervezet (iso). Keresse meg a tanúsítási jeleket, hogy megbizonyosodjon arról, hogy a szelep megfelel ezeknek a szabványoknak, és képes kezelni az adott közeget és körülményeket, amelyekben használni fogják.
Karbantartás és javitás
Válasszon egy könnyen karbantartható és javítható szelepet. A szelepnek egyszerű, hozzáférhető részekkel kell rendelkeznie, amelyek sérülés vagy kopás esetén könnyen cserélhetők. Ha lehetséges, keressen olyan szelepeket, amelyek hosszú élettartamúak és minimális karbantartást igényelnek.
Hogyan kell felszerelni a pneumatikus pillangószelepet
Készítse elő az anyagokat
A pneumatikus pillangószelep felszerelése előtt győződjön meg arról, hogy minden szükséges szerszámmal és anyaggal rendelkezik. Ez magában foglalja a pneumatikus pillangószelepet, a rögzítő hardvert és minden szükséges ragasztót vagy rögzítőelemet. Fontos, hogy ellenőrizze a gyártó konkrét szerszámokra és anyagokra vonatkozó ajánlásait, mivel ezek a pneumatikus pillangószelep típusától és márkájától függően eltérőek lehetnek.
Keresse meg a telepítési területet
Határozza meg a pneumatikus pillangószelep felszerelésének helyét, és győződjön meg arról, hogy a terület tiszta és szennyeződésmentes. Ha a pneumatikus pillangószelepet csőbe szerelik, győződjön meg arról, hogy a cső tiszta, és mentes minden akadálytól vagy eltömődéstől.
Szerelje össze a pneumatikus pillangószelepet
Szerelje össze a pneumatikus pillangószelepet a szelepház, a motorháztető és az ülések egymáshoz igazításával. Csavarja rá a motorháztetőt a szelepházra, és győződjön meg arról, hogy a motorháztető megfelelően rögzítve van. Igazítsa egy vonalba a szelepház üléseit, és helyezze be a csövet vagy a szerelvényeket a szeleptestbe.
Szerelje be a pneumatikus pillangószelepet
Szerelje be a pneumatikus pillangószelepet a csőhöz vagy a szerelvényekhez igazítva, és a kívánt helyre helyezve. Nyomjon nyomást a pneumatikus pillangószelepre az ülések rögzítéséhez, és ellenőrizze, hogy a szelep megfelelően van-e elhelyezve. Használja a szükséges ragasztót vagy rögzítőelemeket a pneumatikus pillangószelep rögzítéséhez, és győződjön meg arról, hogy a szelep vízszintesen áll.
Működési elv Pneumatikus pillangószelep
A pneumatikus pillangószelep egy kézi működtetésű szelep, amely pneumatikus működtetőelemet használ a folyadék áramlásának szabályozására egy csövön vagy rendszeren. Általában egy szeleptestből, egy fogantyúból, egy motorháztetőből és egy pneumatikus működtetőből áll. A szeleptest egy hengeres héj, amely a szelepmechanizmust tartalmazza, a fogantyú pedig egy ék alakú alkatrész, amelyet a szelep nyitására és zárására használnak. . A motorháztető egy hüvelyszerű alkatrész, amely a szeleptest fölött helyezkedik el, és tömítést képez a szeleptest és a cső vagy a szerelvények között. A pneumatikus működtető egy hengeres alkatrész, amely a szeleptesthez van rögzítve, és egy dugattyút tartalmaz, amelyet sűrített levegő aktivál.
