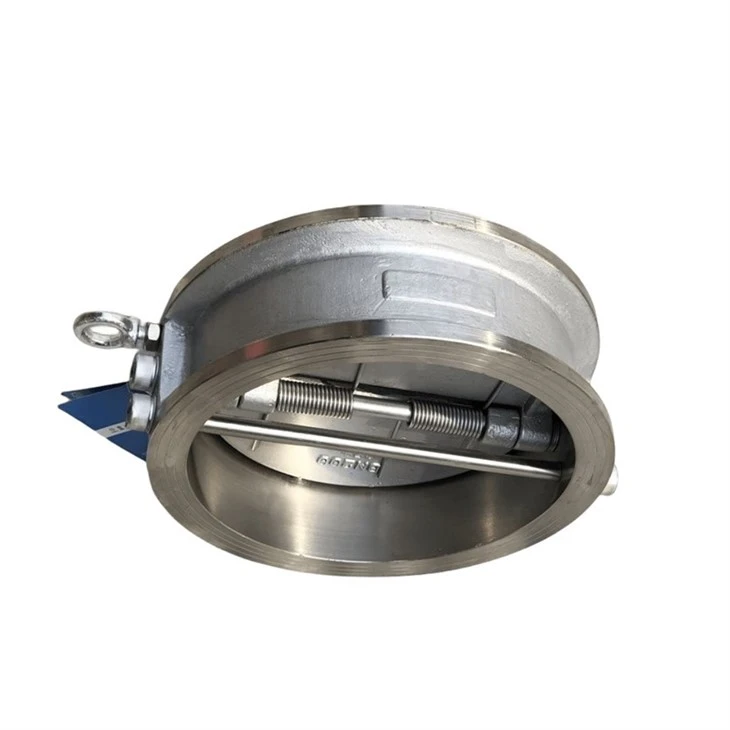

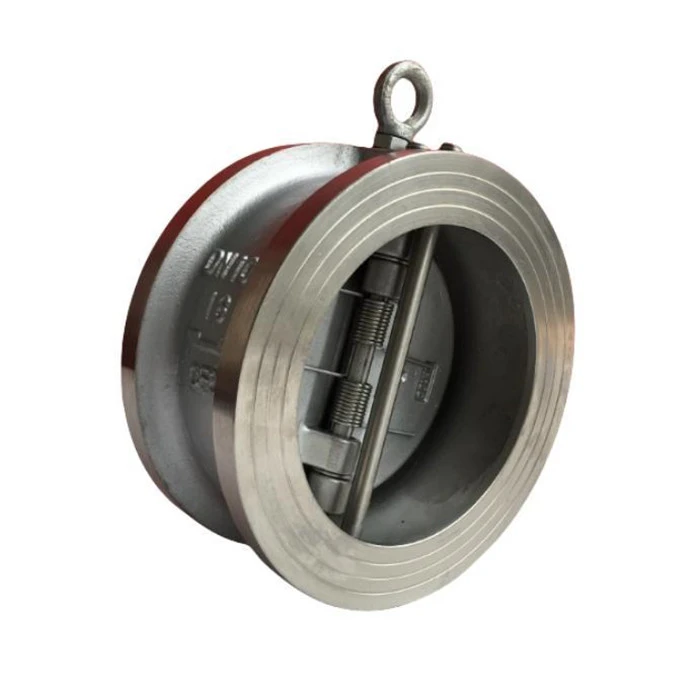

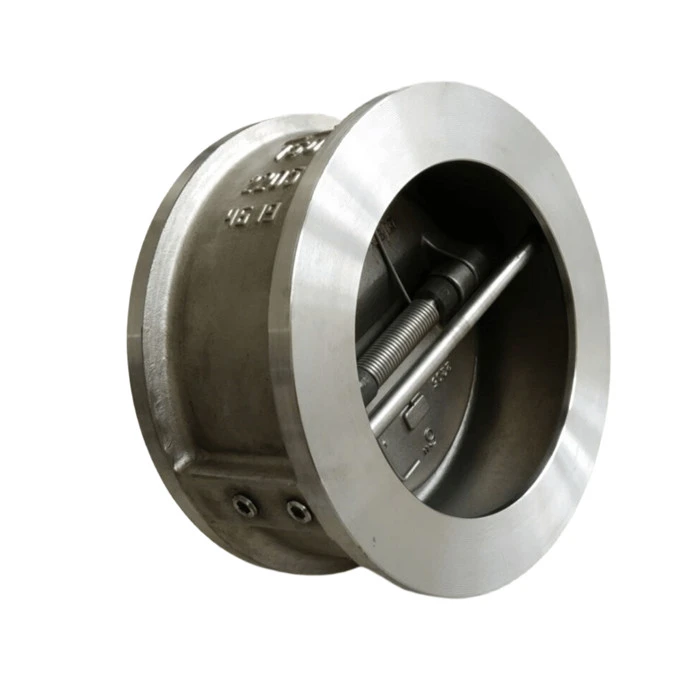

Rozsdamentes acél pillangó visszacsapó szelep

Terméknév: Rozsdamentes acél pillangó visszacsapó szelep
Típus: DH77X-10/16P
Méretek: DN40-DN1000
Csatlakoztatási mód: Wafer
Üzemi nyomás: PN16,PN10,150LB,5K,10K
Hőmérséklet-tartomány: -10 fok -100 fok
Bevonat: Fúziós kötésű epoxi bevonat az ANSI/AWWA C550 szerint





A rozsdamentes acél pillangós visszacsapó szelep egyben lengőműködésű visszacsapó szelep is, de egy duplatárcsás szelep, amely rugó hatására zár. Az alulról felfelé áramló folyadék kinyitja a szeleptárcsát. A szelep egyszerű felépítésű, és két karima közé van szorítva, kis mérettel és kis tömeggel.

A rozsdamentes acél pillangós visszacsapó szelep két rugóterhelésű D-alakú tárcsával rendelkezik, amelyek a szelep átmenő furatán keresztül egy bordatengelyen vannak elhelyezve. Ez a szerkezet lerövidíti azt a távolságot, amelyet a szeleptárcsa súlypontja elmozdít. Az azonos méretű egytárcsás visszacsapó szelepekhez képest ez a szerkezet a szeleptárcsa súlyát is 50%-kal csökkenti. A rugóterhelésnek köszönhetően ez a szelep nagyon gyorsan reagál a visszaáramlásra.









1. A rozsdamentes acél pillangós visszacsapó szelepek duplatárcsás könnyű szerkezete hatékonyabbá teszi az ülések tömítését és működését.
2. A rozsdamentes acél pillangós visszacsapó szelepek hosszúkarú rugó funkciója lehetővé teszi a szeleptárcsa súrlódás nélküli nyitását és zárását, a rugó pedig önállóan zárja a szeleptárcsát (DN150 és magasabb).
3. A rozsdamentes acél pillangós visszacsapó szelep csuklópánt-tartó hüvelye csökkenti a súrlódást és minimalizálja a vízkalapács jelenségét, ha független szeleptárcsa (nagyobb átmérőjű) állítja meg.
4. A hagyományos lengő-visszacsapó szelepekhez képest a rozsdamentes acél pillangós visszacsapó szelepek robusztusabb, könnyebbek, kisebbek, hatékonyabbak és olcsóbbak. Ez a szelep megfelel az API 594 szabvány előírásainak. A legtöbb méretnél ennek a szelepnek a szerkezeti hossza csak 1/4-e a hagyományos szelepének, tömege pedig 15-20%-a a hagyományos szelepének. Ezért olcsóbb is, mint a lengő visszacsapó szelep. A telepítés is egyszerűbb.
5. A rozsdamentes acél pillangós visszacsapó szelep speciális szerkezeti jellemzőkkel is rendelkezik, így nagy teljesítményű ütésmentes visszacsapó szelep. Ezek közé tartozik a tisztítás nélküli nyitás, a legtöbb szelepméret független rugószerkezettel és független tárcsatartó rendszer. Ezen jellemzők némelyikével a visszacsapó szelepek nem rendelkeznek. A duplatárcsás pillangós visszacsapó szelep emelt fülű, dupla karimás meghosszabbított szeleptestként is kialakítható.
