Pillangószelep
Mi az a Butterfly Valve?
A pillangószelep egyfajta negyedfordulatú szelep, amelyet folyadék vagy gáz áramlásának vagy nyomásának szabályozására használnak. Egy lapos kör alakú tárcsából áll, amely egy tengelyre van felszerelve, és akár fogantyúval, akár működtetővel forgatható. Ha a tárcsát a folyadék áramlására merőlegesen fordítjuk, az teljesen blokkolja az áramlást, míg ha párhuzamos az áramlással, a szelep teljesen nyitva van. A pillangószelepek egyik előnye, hogy könnyűek és kompaktak, így ideálisak olyan alkalmazásokhoz, ahol korlátozott a hely.
A Butterfly Valve előnyei
Könnyű és kompakt
A pillangószelepek számos alkalmazáshoz nagyszerűek, mivel nagyon könnyűek, és ésszerű áramlásszabályozást biztosítanak kompakt kialakításban. Általában fémülékes szelepet kíván használni a szélsőségesebb folyadékfeldolgozáshoz, míg a lágyülésű pillangószelep a legjobb az alacsony nyomású és hőmérsékletű alkalmazásokhoz. A pillangótárcsa kevés helyet foglal, de elegendő erőt biztosít a legtöbb szivattyúrendszerhez.
Egyszerű és költséghatékony
A pillangószelepek nagyon egyszerű kialakításúak, és minimális karbantartási igényük van. Könnyen telepíthetők és működtethetők. Ráadásul általában sokkal olcsóbbak, mint egy azonos méretű golyóscsap. Nem igényelnek nagy nyomatékot a hatékony működéshez, és automatizálhatók az energiahatékony működés érdekében.
Gyors és hatékony
A 90-fokos elfordulási sugár lehetővé teszi a gyors tömítést működtetéskor, ami pontosabb áramlásszabályozást tesz lehetővé, minimális erőfeszítéssel a szelep be- és kikapcsolásához. Különféle pillangószelepeket kell figyelembe venni, beleértve a nulla eltolást, a kettős eltolást és a háromszoros eltolást. Általában a nyomás határozza meg, hogy melyik típusra van szüksége. Minél nagyobb az eltolás, annál nagyobb nyomást tud elviselni a szelep.
Nyomásszabályozás
A precíziós áramlásszabályozás mellett a pillangószelepek kiválóan alkalmasak nyomásszabályozásra. Működés közben minimális nyomásesést tapasztalnak, mielőtt a folyadékok gyorsan visszanyernék az energiát, miután elhagyták a szelepet. Ez biztosítja a szivattyúrendszer hatékony működését állandó folyadéknyomás mellett.
Miért válassz minket?
Jó minőség
Termékeinket nagyon magas színvonalon, a legkiválóbb anyagok és gyártási eljárások felhasználásával gyártjuk vagy kivitelezzük.
24 órás online szolgáltatás
Igyekszünk minden aggályra 24 órán belül válaszolni, és csapataink vészhelyzet esetén mindig az Ön rendelkezésére állnak.
Minőség ellenőrzés
Professzionális személyzetünk van a gyártási folyamat nyomon követésére, a termékek ellenőrzésére és annak biztosítására, hogy a végtermék megfeleljen a szükséges minőségi szintű szabványoknak, irányelveknek és előírásoknak.
Gazdag tapasztalat
A szigorú minőség-ellenőrzésnek és a figyelmes ügyfélszolgálatnak szentelve tapasztalt munkatársaink mindig rendelkezésre állnak, hogy megvitassák az Ön igényeit és biztosítsák az ügyfelek teljes elégedettségét.

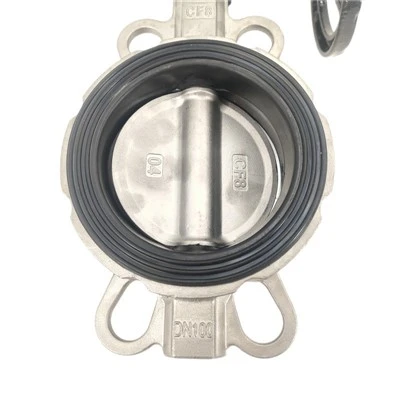

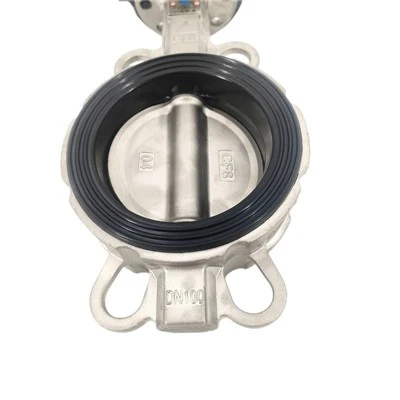

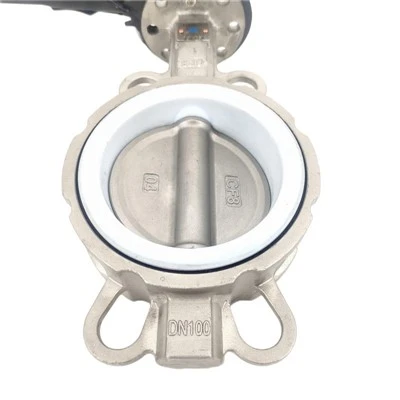

Ostya pillangószelep
Ez a legelterjedtebb pillangószelep-típus, amelyet széles körben használnak a különböző iparágakban. Ostyaszerű testtel rendelkezik, amely két megemelt homlokkarima közé illeszkedik. A szelepet a karimák tartják a helyén, és olyan alkalmazásokhoz tervezték, ahol minimális szivárgás mellett szoros tömítésre van szükség.
Füles pillangószelep
Az ilyen típusú szelep fülekkel vagy menetes furatokkal rendelkezik, amelyek kinyúlnak a szeleptestből. A fülek a szelep csővezetékhez való csavarozására szolgálnak, ami megkönnyíti a szelep felszerelését és szükség esetén eltávolítását.
Dupla eltolt pillangószelep
Nagy teljesítményű pillangószelepként is ismert, és van egy tárcsája, amely el van tolva a szeleptest középvonalától. Ez a kialakítás csökkenti a súrlódás mértékét a tárcsa és az ülés között, lehetővé téve a szelep számára, hogy szoros tömítést érjen el, miközben kevesebb erőre van szükség a működéshez.
Háromszoros eltolt pillangószelep
Ezt a típusú szelepet olyan kritikus alkalmazásokhoz tervezték, mint a nagynyomású és magas hőmérsékletű alkalmazások. A szeleptest középvonalától szándékosan eltolt tárcsával rendelkezik, és a tengelye mentén is megdöntött. Ez a kialakítás szoros tömítést, nagy tartósságot és minimális szivárgást biztosít.
Pillangószelep anyaga
A pillangószelepek sokféle anyagból készülhetnek, beleértve az öntöttvasat, a gömbgrafitos vasat, a rozsdamentes acélt, a PVC-t és a szénacélt. A választott anyag az alkalmazástól és a szelep használatának környezetétől függ. Tartóssága és alacsony költsége miatt az öntöttvas gyakran használt anyag a pillangószelepekhez, míg a rozsdamentes acélt gyakran használják olyan alkalmazásokban, ahol korrózióállóság szükséges. A PVC-t gyakran használják olyan alkalmazásokban, ahol fontos a vegyszerállóság, míg a szénacélt nagynyomású és magas hőmérsékletű alkalmazásokban használják.
Víztisztító telepek
A pillangószelepeket általában vízkezelő üzemekben használják a víz áramlásának szabályozására a kezelési folyamatban. A szelep a vegyszerek, például a klór áramlásának szabályozására szolgál, amelyre a növénynek szüksége van a víz kezelésére.
HVAC rendszerek
A pillangószelepeket fűtési, szellőztetési és légkondicionáló (hvac) rendszerekben használják a levegő és a víz áramlásának szabályozására. A szelep szabályozza a hőmérsékletet a rendszerben, és szabályozza a levegő vagy a víz áramlását a kívánt hőmérséklet szinten tartása érdekében.
Feldolgozó iparágak
A pillangószelepeket gyakran használják a vegyiparban, a petrolkémiai iparban és a gyógyszeriparban a folyadékok és gázok áramlásának szabályozására. Korrózióálló anyagokból áll, amelyek ellenállnak az erősen korrozív anyagoknak.
Élelmiszeripar
Az élelmiszeriparban a pillangószelepeket különféle műveletekben használják, beleértve a folyadékok vagy gázok áramlásának szabályozását, a hőmérséklet- és nyomásszint szabályozását a feldolgozás során, valamint a termékszennyeződés megelőzését.
Tengerészeti és hajóépítő ipar
A pillangószelepeket a tengeri és hajóépítő iparban használják a folyadékok és gázok hajón belüli áramlásának szabályozására. Segít megelőzni a folyadékok vagy gázok szivárgását, és szabályozza a folyadéknyomást működés közben.
Öntvény
A folyamat első lépése a szeleptest és a tárcsa öntése. Ez az alkalmazástól függően különböző anyagok felhasználásával történhet, például öntöttvas, gömbgrafitos vas, szénacél, rozsdamentes acél vagy alumíniumbronz.
Megmunkálás
Öntés után a szeleptestet és a tárcsát eszterga, marógép vagy egyéb megmunkáló berendezés segítségével a szükséges specifikációk szerint megmunkálják. A megmunkálás biztosítja, hogy a szeleptest és a tárcsa sima és egyenletes felülettel rendelkezzen az optimális teljesítmény érdekében.
Szerelés
Miután a szeleptestet és a tárcsát megmunkálták, össze kell szerelni más alkatrészekkel, például a szárral, az üléssel és a működtető szerkezetekkel, amelyek lehetővé teszik a szelep távvezérlését.
Tesztelés
Az összeszerelés után a szelepet számos tesztnek vetik alá, hogy megbizonyosodjon arról, hogy megfelel a szilárdságra, tartósságra és teljesítményre vonatkozó követelményeknek. Ezek a vizsgálatok tartalmazhatnak hidrosztatikus nyomáspróbákat, szivárgási teszteket és funkcionális teszteket.
Végső
A folyamat utolsó szakaszában a szelepet festéssel, bevonattal vagy más felületkezeléssel kell befejezni a korrózió elleni védelem érdekében.
A Butterfly Valve összetevői
Test
A pillangószelep teste a fő szerkezet, amely az összes többi alkatrészt tartalmazza. Úgy tervezték, hogy megbízható és szivárgásmentes tömítést biztosítson a szelep és a csővezeték között. A pillangószelepek testének különböző anyagai lehetnek, például öntöttvas, rozsdamentes acél vagy PVC.
Lemez
A lemez egy kör alakú lemez, amely a test közepén helyezkedik el. Úgy tervezték, hogy forogjon a testen belül, és szabályozza a folyadékok áramlását a szelepen keresztül. A lemez többféle anyagból készülhet, például rozsdamentes acélból, alumíniumból vagy műanyagból.
Származik
A szár egy hosszú, keskeny rúd, amely a tárcsa közepéhez kapcsolódik, és a szeleptesten kívülre nyúlik. A szár a tárcsa forgatására szolgál, amikor a szelep nyitva van vagy zárva. A szár manuálisan vagy automatikusan működtethető egy aktuátor segítségével.
Ülés
Az ülés egy gyűrű alakú alkatrész, amely a szeleptest belsejében, a tárcsa körül helyezkedik el. Úgy tervezték, hogy szoros tömítést biztosítson, amikor a szelep zárva van, és megakadályozza a folyadék szivárgását a szelepen keresztül.

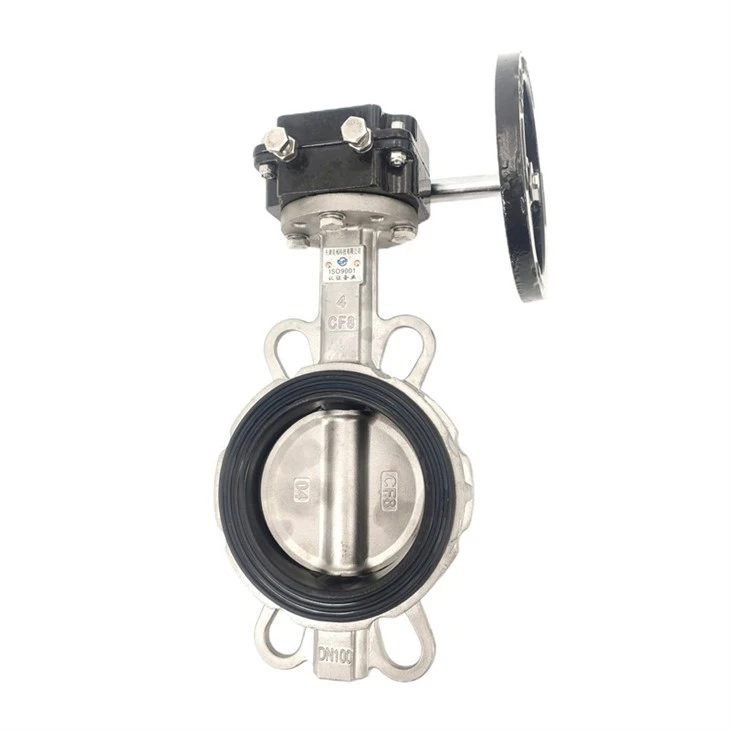

Működtető
Az aktuátor egy külső eszköz, amely a szelep helyzetének szabályozására szolgál. Ez lehet kézi kar vagy kerék, vagy lehet automatikus eszköz, például elektromos vagy pneumatikus működtető. Az aktuátor a szár forgatására és a tárcsa nyitásának és zárásának vezérlésére szolgál.
Csapágyak
A csapágyak kis alkatrészek, amelyek a szár tetején és alján találhatók. Megtámasztják és stabilizálják a szárat, és lehetővé teszik a szeleptesten belüli zökkenőmentes forgását.
Pillangószelep karbantartása
Rendszeres ellenőrzés
A pillangószelep karbantartásának első lépése a rendszeres ellenőrzés. Ellenőrizze, hogy nincs-e szivárgás, korrózió vagy sérülés a szeleptesten, a tárcsán és a száron. Vizsgálja meg a tömítést és a tömítéseket, hogy nincs-e rajta kopás. Győződjön meg arról, hogy a szelep még mindig a megfelelő helyzetben van, és hogy a csavarok és anyák rögzítve vannak.
Kenés
A megfelelő kenés elengedhetetlen minden szelep optimális teljesítményéhez. Győződjön meg arról, hogy a szelepszár, az ülések és a csapágyak jól meg vannak kenve kiváló minőségű kenőanyaggal a súrlódás csökkentése érdekében. Kerülje azonban a szelep túlkenését, mert ez eltömődést és a rendszer károsodását okozhatja. Ellenőrizze a gyártó ajánlásait a megfelelő kenőanyag használatához.
Tisztítás
A rendszeres tisztítás segít megóvni a szelepet a szennyeződésektől és lerakódásoktól, amelyek súrlódást és csökkentett teljesítményt okozhatnak. Győződjön meg arról, hogy megfelelő tisztítószert használ a szelep tisztításához, a szelep anyagától függően. Kerülje a súroló hatású tisztítószerek használatát, amelyek megkarcolhatják vagy károsíthatják a szelep felületét.
Tömítés csere
Az idő múlásával a szeleptömítések és a tömítések elhasználódnak. Cserélje ki ezeket a tömítéseket jó minőségű cserékre, hogy megőrizze a szelep integritását és megakadályozza a szivárgást. A csere gyakorisága a szelep alkalmazásától és az üzemi feltételektől függ.
Rendszeres karbantartás
A szelep rendszeres karbantartása elengedhetetlen az optimális teljesítmény megőrzéséhez. Rendszeresen ellenőrizze a szelep működését, és azonnal cserélje ki a sérült vagy törött alkatrészeket. A hibás szelep jelentős károkat okozhat a rendszerben.
A megfelelő anyag kiválasztása
A pillangószelepek különféle anyagokból készülhetnek, mint például szénacél, rozsdamentes acél, vas, alumínium vagy műanyag. A kiválasztott anyagnak kompatibilisnek kell lennie a kezelt folyadékkal és annak üzemi hőmérsékletével és nyomásával.
Megfelelő telepítés
A szelepet a megfelelő helyzetbe, megfelelő tájolással kell felszerelni. Biztosítani kell a szükséges rögzítési és támasztókonzolokat, hogy elkerüljük a szelep túlzott igénybevételét. A megfelelő beszerelés biztosítja azt is, hogy a szelep tárcsája vagy szára ne legyen beszorulva vagy zavaró.
Megfelelő karbantartás
A rendszeres karbantartás elengedhetetlen a pillangószelepek megfelelő működéséhez. Rendszeresen ellenőrizni kell a tömítőfelületeket és a tárcsát sérülések vagy kopások szempontjából. A szelepet rendszeres időközönként meg kell tisztítani, hogy megakadályozzuk a törmelék vagy szennyeződés felhalmozódását, ami befolyásolhatja a teljesítményét.
Védelem a környezettől
A pillangószelepeket védeni kell a környezettől, hogy elkerüljük az időjárás okozta károkat, a vegyszereknek vagy más szennyeződéseknek való kitettséget. Tokozásokat és burkolatokat kell felszerelni, hogy megvédjék a szelepet az olyan elemektől, amelyek korrózióhoz vagy más károsodáshoz vezethetnek.
Megfelelő méretezés
A pillangószelepeket az alkalmazásnak megfelelően kell méretezni, hogy biztosítsák a megfelelő áramlásszabályozást, és megakadályozzák a túlzott nyomás és feszültség felhalmozódását a szelepen.
Kompatibilitás a folyadékkal
A pillangószelepnek kompatibilisnek kell lennie a kezelt folyadékkal. A nem megfelelő anyag vagy konfiguráció használata korróziót, szennyeződést vagy kémiai reakciókat okozhat, amelyek felgyorsíthatják a kopást és károsíthatják a szelepet.
Megfelelő működés
A szelepet a megadott hőmérsékleti és nyomásértékeken belül kell üzemeltetni. Ezen határértékek túllépése a szelep vagy alkatrészeinek károsodását okozhatja. Ezenkívül a szelepet nem szabad erőszakkal nyitni vagy zárni, mivel ez károsíthatja a szelep alkatrészeit.
Hogyan válasszunk pillangószelepet
Szelep mérete
Az első dolog, amit figyelembe kell venni, a szükséges szelep mérete. Olyan szelepet kell választania, amely megfelel a csővezeték méretének és a folyamat áramlási sebességének. Ha a szelep túl kicsi, korlátozza az áramlást és nyomásesést okoz. Ha a szelep túl nagy, az megnöveli a telepítés költségeit, és előfordulhat, hogy nem tudja pontosan szabályozni az áramlást.
Anyag
A pillangószelepek különféle anyagokból készülnek, beleértve a rozsdamentes acélt, öntöttvasat és PVC-t. Az anyagválasztás a szabályozott folyadék vagy gáz típusától, valamint a folyamat hőmérsékletétől és nyomásától függ. Például a rozsdamentes acél népszerű választás a magas hőmérsékletű alkalmazásokhoz, míg a PVC-t gyakran használják alacsony hőmérsékletű alkalmazásokhoz.
Lemez típusa
A tárcsa a pillangószelep azon része, amely szabályozza a folyadék áramlását. A lemezeknek két fő típusa van: egy- és kettős eltolású. Az egyszeres eltolású lemezeket gyakrabban használják, és jellemzően olcsóbbak. A duplán eltolt tárcsák azonban jobb tömítést biztosítanak, és jobban ellenállnak a kopásnak.
Végezze el a kapcsolatokat
A pillangószelepek számos végcsatlakozással kaphatók, beleértve a karimás, menetes és hegesztett. Olyan végcsatlakozást kell választania, amely megfelel a használt csőrendszernek, és biztosítja a biztonságos és megbízható csatlakozást.
Működtetés
A pillangószelepek működtethetők manuálisan vagy működtetővel. A működtető egy elektromos, pneumatikus vagy hidraulikus eszköz, amely automatikusan nyitja és zárja a szelepet. A választott szelepmozgató típusa az Ön speciális követelményeitől függ, mint például a szelep működésének sebessége és pontossága.
Alkalmazás
Végül mérlegelje azt a konkrét alkalmazást, amelyhez a pillangószelepre szüksége van. Például, ha pillangószelepet használ élelmiszer-feldolgozáshoz, annak FDA által jóváhagyott anyagokból kell készülnie, és higiénikus kialakításúnak kell lennie. Ha kémiai feldolgozáshoz pillangószelepet használ, annak ellenállónak kell lennie a kémiai korrózióval szemben, és képesnek kell lennie ellenállni a nagy nyomású és magas hőmérsékletű környezetnek.
Hogyan telepítsük a pillangószelepet
Készítse elő az anyagokat
A pillangószelep beszerelése előtt győződjön meg arról, hogy rendelkezik minden szükséges anyaggal és szerszámmal. Ez magában foglalja magát a pillangószelepet, a csövet vagy szerelvényeket, a rögzítő hardvert és a szükséges ragasztót vagy rögzítőelemeket. Fontos, hogy ellenőrizze a gyártó konkrét anyagokra és szerszámokra vonatkozó ajánlásait, mivel ezek a pillangószelep típusától és márkájától függően eltérőek lehetnek.
Szerelje be a pillangószelepet
Szerelje be a pillangószelepet a csőhöz vagy a szerelvényekhez igazítva, és a kívánt helyre helyezve. Nyomjon a pillangószelepre az ülések rögzítéséhez, és ellenőrizze, hogy a szelep megfelelően van-e elhelyezve. Használja a szükséges ragasztót vagy rögzítőelemeket a pillangószelep rögzítéséhez, és győződjön meg arról, hogy a szelep vízszintesen áll.
Keresse meg a telepítési területet
Határozza meg a pillangószelep felszerelésének helyét, és győződjön meg arról, hogy a terület tiszta és szennyeződésmentes. Ha a pillangószelepet csőbe szerelik, győződjön meg arról, hogy a cső tiszta, és mentes minden akadálytól vagy eltömődéstől.
Szerelje össze a pillangószelepet
Szerelje össze a pillangószelepet a szeleptest, a fogantyú és az ülések egymáshoz igazításával. Csavarja rá a fogantyút a szeleptestre, és győződjön meg arról, hogy a fogantyú biztonságosan rögzítve van. Igazítsa egy vonalba a szelepház üléseit, és helyezze be a csövet vagy a szerelvényeket a szeleptestbe.
Működési elv Pillangószelep
1. Általában egy szeleptestből, egy fogantyúból, egy ülékből és egy csőből vagy szerelvényekből áll. A szeleptest egy hengeres héj, amely a szelepmechanizmust tartalmazza, a fogantyú pedig egy ék alakú alkatrész, amelyet a szelep nyitására és zárására használnak. Az ülés egy gumi vagy fém gyűrű, amely a szeleptest belsejében helyezkedik el, és tömítést képez a szeleptest és a cső vagy szerelvények között.
2. Amikor a fogantyút elfordítják, elforgatja az ék alakú alkatrészt, ami viszont az üléseket. Ez a művelet a szelep kinyitását okozza, és lehetővé teszi a folyadék átáramlását a csövön vagy a szerelvényeken. A fogantyú elfordításával az ülésekre nehezedő nyomás nő, ami segít megőrizni a szoros tömítést a szeleptest és a cső vagy szerelvények között. Ha a fogantyút ellenkező irányba fordítják, az ülésekre nehezedő nyomás csökken, ami lehetővé teszi a szelep zárását. A pillangószelepet úgy tervezték, hogy alacsony karbantartási igényű és költséghatékony megoldás legyen a folyadék áramlásának szabályozására különféle alkalmazásokban, beleértve a vízellátó, vízelvezető és hvac rendszereket.
