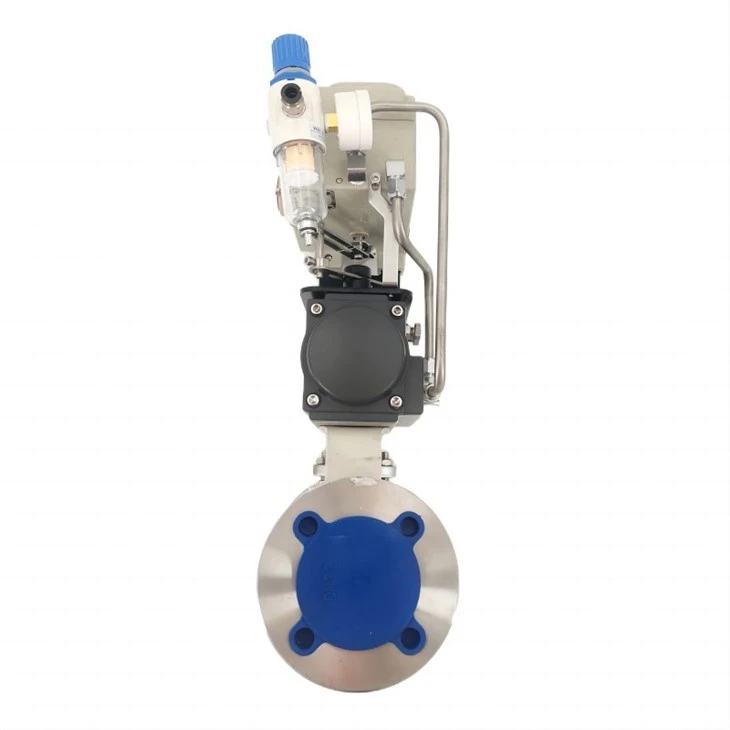

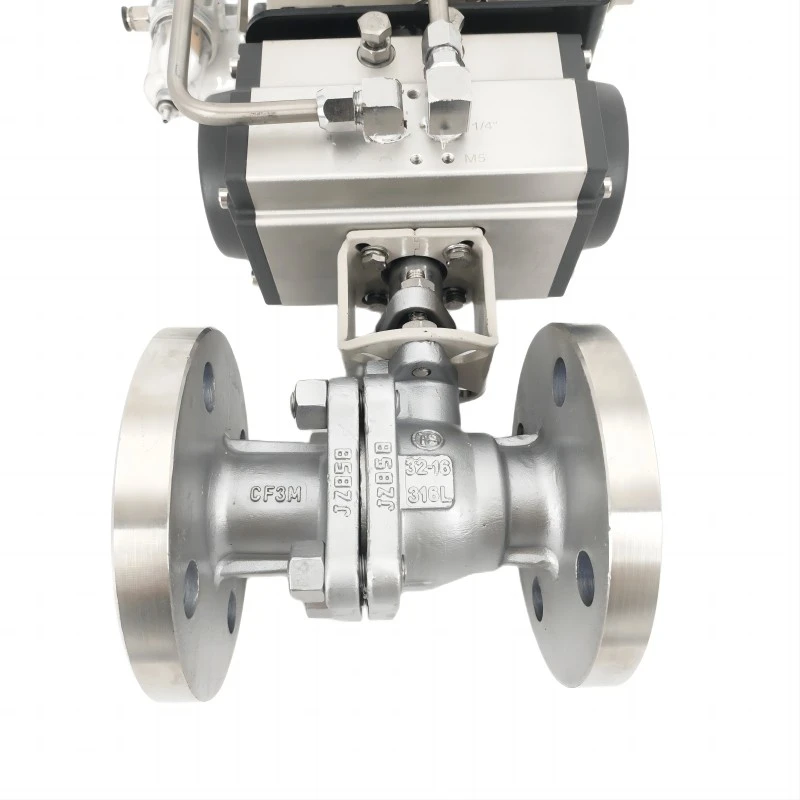

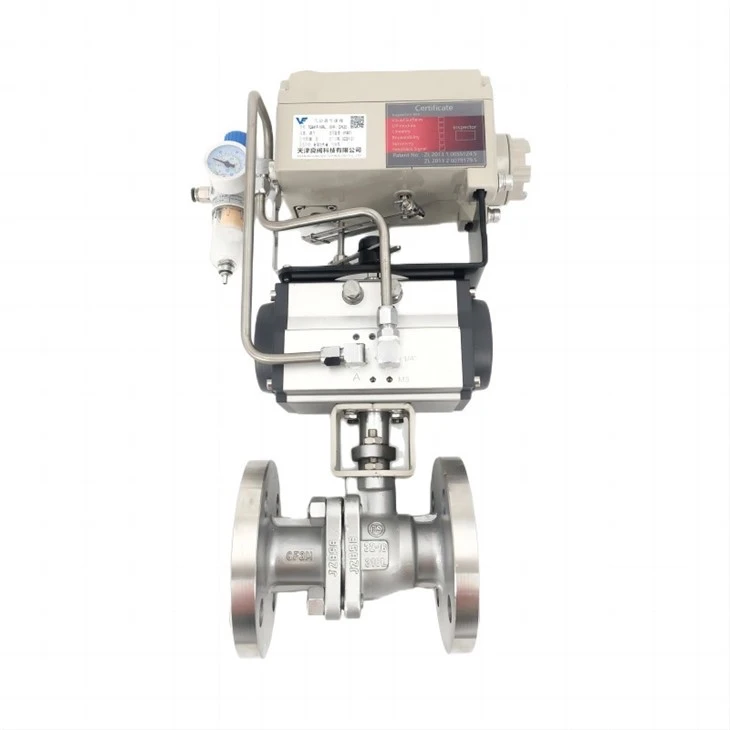

Pneumatikus szabályozó golyóscsap

Termék modell	Q641X-16P
Szeleptest anyaga	A WCB/304/316L stb. opcionális
Szeleplemez anyaga	A 304/316L opcionális
Tömítés anyaga	A PPR/PTFE stb. opcionális
Szelepszár anyaga	A 2r13/304/316 stb. nem kötelező
Nyomásszint	A PN10, PN16, 150LB stb. opcionálisak
A hőmérséklet használata	A tömítőanyag maximális hőmérséklete szerint 200 fok alatt választható
Vezetési mód	AT kettős hatású/ATE egyszeres fellépés nem kötelező

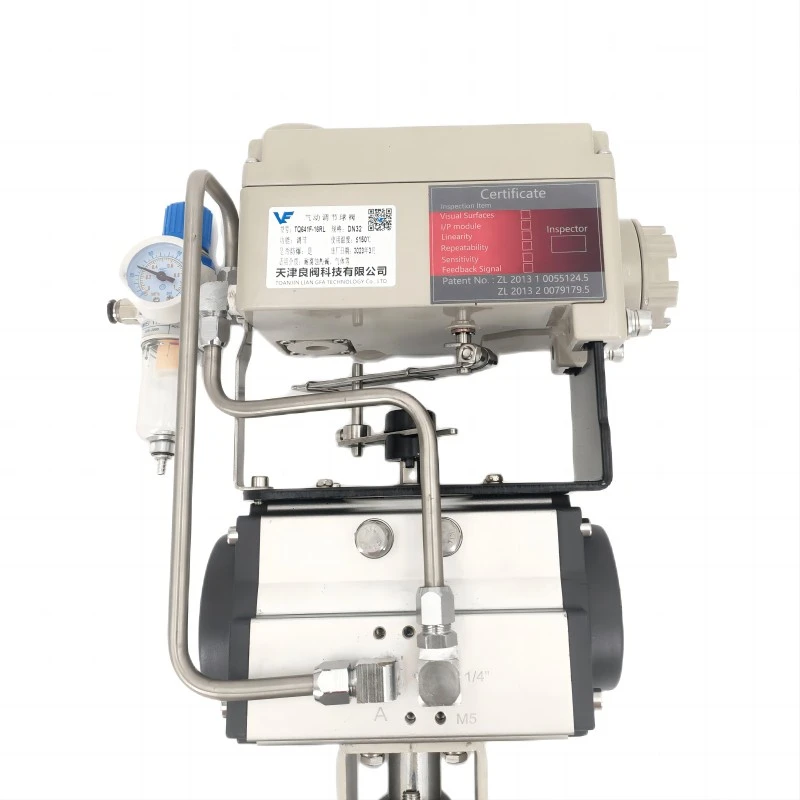

kiegészítők	szűrő, válaszkészülék, mágnesszelep, kézi mechanizmus, pozicionáló opcionális





A pneumatikus szabályozó golyósszelep középpontjában a golyósszelep-mechanizmus és a pneumatikus működtető kombinációja áll, amelyek együttesen biztosítják a folyadékáramlás pontos szabályozását. Így működik:



1. Golyósszelep-mechanizmus:

• A szelep magja egy gömb alakú golyó, amelynek közepén lyuk (vagy nyílás) található. Amikor a furat egy vonalba esik az áramlási úttal, a folyadék szabadon áthalad a szelepen. Amikor a golyót az aktuátor 90 fokkal elforgatja, a furat merőleges az áramlási útvonalra, hatékonyan leállítva az áramlást.
• A golyó forgását az aktuátor szabályozza, ami lehetővé teszi az áramlási sebesség finom beállítását. Ez lehetővé teszi a szelep számára, hogy nagy pontossággal szabályozza az áramlást, így ideális a változó áramlási sebességet igénylő alkalmazásokhoz.



2. Pneumatikus működtetés:

• A pneumatikus működtető sűrített levegőt használ a labda elfordításához szükséges erő létrehozásához. Ez a működtetési módszer nagyon érzékeny, lehetővé téve a gyors és pontos beállításokat.
• A pneumatikus aktuátorok távolról vezérelhetők, lehetővé téve az automatizált működést és a nagyobb vezérlőrendszerekbe való integrálást. Ez az automatizálás növeli a teljes folyamat hatékonyságát és biztonságát.





A pneumatikus szabályozó golyósszelep tervezése és felépítése kulcsfontosságú a teljesítmény és a tartósság szempontjából. Íme a fő szerkezeti jellemzők:



1. Kiváló minőségű anyagok:

A szeleptest, a golyó és az ülések jellemzően olyan anyagokból készülnek, mint a rozsdamentes acél, sárgaréz vagy más ötvözet, amelyek kiválóan ellenállnak a korróziónak, a kopásnak és a nagy nyomásnak. Ez biztosítja a hosszú távú tartósságot még zord körülmények között is.



2. Kompakt és robusztus kialakítás:

• A golyóscsap kompakt kialakítása alkalmassá teszi olyan telepítésekhez, ahol korlátozott a hely. Kis mérete ellenére a szelep robusztus és alkalmas nagynyomású alkalmazások kezelésére.
• A kialakítás minimalizálja a nyomásesést a szelepen, így hatékony folyadékáramlást biztosít minimális energiaveszteséggel.



3. Szoros lekapcsolási képesség:

• A gömbcsap kialakítása zárt állapotban szoros tömítést biztosít, megakadályozva a szivárgást. Ez különösen fontos olyan alkalmazásokban, ahol a folyadékveszteség vagy a szennyeződés megelőzése kritikus fontosságú.
• A tömítőfelületek gyakran olyan anyagokból készülnek, mint a PTFE (teflon) vagy más elasztomerek, amelyek kiváló tömítési teljesítményt és kopásállóságot biztosítanak.



4. Könnyű karbantartás és hosszú élettartam:

• A szelep felépítése lehetővé teszi a könnyű szétszerelést és karbantartást. Ez a funkció kulcsfontosságú az állásidő és a karbantartási költségek csökkentése szempontjából.
• Az anyagok és a kialakítás tartóssága azt jelenti, hogy a szelep ritkább karbantartást igényel, és hosszabb élettartammal rendelkezik a többi szeleptípushoz képest.



5. Sokoldalú rögzítési lehetőségek:

A szelep többféle irányban beépíthető, és különböző csőrendszerekhez csatlakoztatható menetes, karimás vagy hegesztett csatlakozásokkal. Ez a sokoldalúság lehetővé teszi, hogy az ipari elrendezések széles skálájához alkalmazkodjon.
