A pillangószelepek különféle módon osztályozhatók különböző méretek, például szerkezet, tömítési teljesítmény és működtetési mód alapján. A három leggyakoribb besorolás és a hozzájuk tartozó típusok a következők:
1, Osztályozás tömítés típusa szerint (az egyik legfontosabb kategória)
•Lágy{0}}pillangószelepek
￮A tömítőpár rugalmas anyagból (mint például gumi, teflon stb.) és fémből áll. A tömítés a rugalmas anyag deformációjával érhető el,kiváló tömítési teljesítményt eredményez(a szivárgás általában kisebb vagy egyenlő, mint 0,01%). Alkalmasak nem-korrozív közegekhez, például vízhez, levegőhöz és olajhoz, de magas szivárgási követelményekkel.
￮Hátrányok: Korlátozott hőmérséklet- és nyomásállóság (a gumitömítések hőmérsékletállósága általában 120 fok vagy egyenlő, a teflon legfeljebb 200 fok), és érzékenyek az olyan közegek által okozott korrózióra, mint az erős savak és lúgok.
• Kemény{0}}tömítésű pillangószelepek
￮A tömítőpár fémből és fémből (például rozsdamentes acélból és öntött acélból) áll. A precíziós megmunkálás biztosítja a szoros illeszkedést a tömítőfelületek között. Erős hőmérséklet- és nyomásállóságot biztosítanak (425 fokos hőmérsékletig, PN40-ig és magasabb nyomásig), így alkalmasak magas-hőmérsékletű, nagy-nyomású és korrozív közegekhez, például gőzhöz, szennyvízhez, valamint savas és lúgos oldatokhoz. Hátrányok: A tömítési teljesítmény valamivel gyengébb a lágy tömítéseknél (a szivárgás általában 0,1%-nál kisebb vagy egyenlő), és nagyobb megmunkálási pontosság szükséges.
2, Osztályozás szerkezeti típus szerint (a lemezcsatlakozási módszer alapján)
• Középső tömítés pillangószelep
￮A tárcsa forgástengelye az áramlási út középvonalán található. Zárt állapotban a tárcsa teljesen érintkezik a szelepülékkel, így tömítés alakul ki. Ez az egyszerű szerkezet és az alacsony költség előnyös, de mivel a tárcsát a közeg jelentős ütési erői érik, alkalmas kis-nyomású, kis-átmérőjű csövek (általában DN legfeljebb 200 mm), például lakossági vízellátó és vízelvezető csövekhez.
• Excentrikus pillangószelepek
￮A tárcsa forgástengelye a középponthoz képest el van tolva, és különféle excenteres konfigurációkban kapható (például szimpla, dupla és három excenter):
￮Egyetlen excenter: A tengely el van tolva a tömítőfelülettől, csökkentve a súrlódást a tárcsa és az ülés között, és növelve az élettartamot. Alkalmas közepes és alacsony nyomású alkalmazásokhoz.
￮Kettős excenter: A tengely mind a középponthoz, mind a tömítőfelülethez képest el van tolva, tovább csökkentve a súrlódást és megkönnyítve a nyitást és zárást. Széles körben alkalmazható.
￮Hármas excenter: A kettős excenter konfiguráció alapján egy szögeltolást adnak hozzá, hogy elérjék a "zéró súrlódású" nyitást és zárást a tárcsa és az ülés között. Ez a kemény-tömítésű pillangószelepek általános kialakítása, és alkalmas magas-nyomásra, magas-hőmérsékletre és nagy-átmérőre
csővezetékek (DN nagyobb vagy egyenlő, mint 300 mm).
3, Osztályozás hajtásmód szerint (a működési mód alapján)
￮Kézi működtetés kézikerékkel, fogantyúval vagy csigahajtóművel. Egyszerű felépítésük és alacsony költségük miatt alkalmasak kis-átmérőjű, alacsony-frekvenciás alkalmazásokhoz (például kis csővezetékek karbantartásához és polgári szelepekhez).

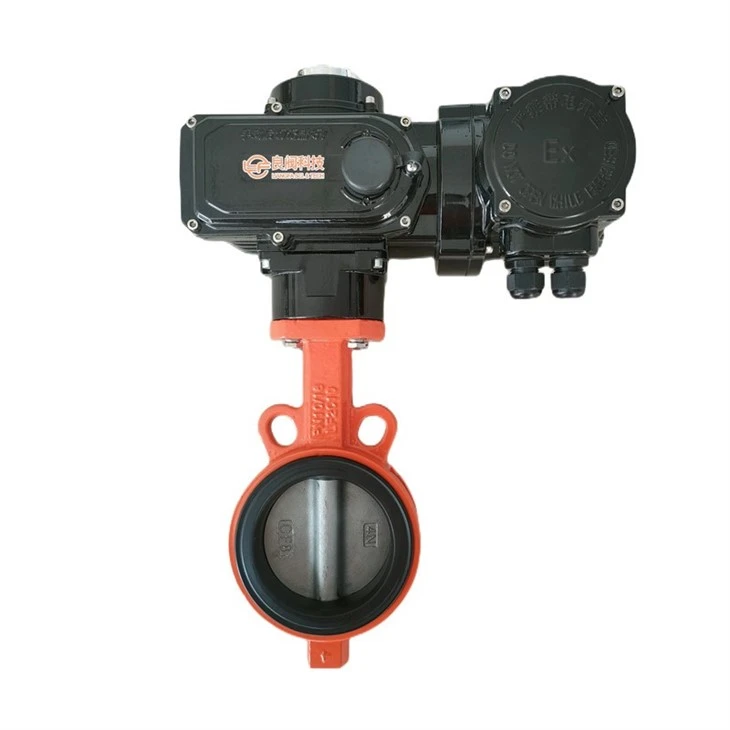

￮Elektromos működtetővel (motoros{0}}hajtású hajtóművel/turbinával) működnek, lehetővé teszik a távvezérlést és az automatizált működést, nagy pontosságot kínálnak (képesek az áramlás szabályozására), valamint alkalmasak nagy csővezetékekhez és automatizált rendszerekhez (például ipari gyártósorokhoz és települési vízellátó rendszerekhez).
￮Pneumatikus működtetővel (hengeres{0}}hajtással) gyors reagálást kínálnak (rövid nyitási és zárási idő), valamint alkalmasak gyúlékony és robbanásveszélyes környezetben (nincs szikraveszély), vagy gyors váltást igénylő körülmények között (például vegyszervezetékek vészlezárása).
A fent említett három kategória mellett a pillangószelepek kaliber (kis/közepes/nagy) és anyag (öntöttvas, rozsdamentes acél stb.) szerint is besorolhatók. A tényleges alkalmazás során a típust a közeg jellemzői, a nyomás és hőmérséklet, valamint az üzemeltetési követelmények alapján kell megválasztani.
