A pillangószelep kiválasztása több tényező alapos mérlegelését igényli, beleértve a közeg jellemzőit, a működési paramétereket és a működési követelményeket. Élettartamát olyan tényezők befolyásolják, mint az anyag, az üzemeltetési feltételek és a karbantartás. A részletek a következők:
1. Pillangószelepek javasolt feltételei
A pillangószelepek fő előnyei a kompakt szerkezet (kis méret és könnyű súly), a gyors nyitás és zárás, valamint az alacsony áramlási ellenállás (a tárcsa teljesen nyitott állapotban minimálisan akadályozza a hordozót). Ezért különösen alkalmasak a következő forgatókönyvekre:
1) Megfelelő közeg, nyomás és hőmérséklet forgatókönyvek
• Médiatípusok:
￮ Alkalmas nem -magas-viszkozitású és nem-kristályosodó közegekhez, például vízhez, levegőhöz, földgázhoz, olajhoz és szennyvízhez. (A magas viszkozitású anyagok, például az aszfalt és az olvadt műanyagok hajlamosak rátapadni a lemezre, míg a kristályosodó közegek, például bizonyos vegyi oldatok a lemez megtapadását okozhatják.)
￮A lágy-tömítésű pillangószelepek (gumi/PTFE tömítések) alkalmasak nem-korrozív, magas szivárgási követelményeket támasztó közegekhez (például ivóvíz és tiszta levegő); kemény-pecsétpillangószelepek(fém tömítések) alkalmasak magas{0}}hőmérsékletű, nagy-nyomású vagy korrozív közegekhez (például gőzhöz, savas és lúgos oldatokhoz és szennyezett szennyvízhez). • Nyomás- és hőmérséklet-tartomány:
￮ A hagyományos pillangószelepek közepes és alacsony nyomású körülmények között használhatók (PN legfeljebb 16 MPa, a speciális hármas-excentrikus kemény-tömítésű pillangószelepek PN 40-ig működhetnek);
￮ A lágy-tömítésű pillangószelepek hőmérséklet-ellenállása általában 200 fok vagy annál kisebb (gumitömítések legfeljebb 120 fok, PTFE legfeljebb 200 fok). A kemény-tömítésű pillangószelepek 425 fokot meghaladó hőmérsékletet is elviselnek (a speciális anyagok, például a magas hőmérsékletű{7}ötvözetek még magasabb hőmérsékletet is elviselnek). Alkalmasak olyan alkalmazásokhoz, amelyek nincsenek kitéve extrém magas hőmérsékletnek (pl. 600 fok vagy annál kisebb). (A tolózárak vagy a gömbszelepek inkább extrém magas hőmérsékletekhez ajánlottak).
2) Csővezeték és üzemeltetési követelmények
• Csővezeték átmérője:
￮ Különösen alkalmas nagy-átmérőjű csővezetékekhez (DN nagyobb vagy egyenlő, mint 100 mm): A tolózárokhoz és gömbszelepekhez képest a nagy-átmérőjű pillangószelepek csak 1/3-1/2-e a hasonló tolózárak méretének, könnyűek, nagy méretű ipari vízellátó vezetékek és karbantarthatók (pl. csővezetékek). A kis-átmérőjű (DN legfeljebb 50 mm) szelepek is megfelelőek, de figyelembe kell venni a költségeket és a tömítési követelményeket (a kis{12}}átmérőjű golyóscsapok nagyobb rugalmasságot biztosíthatnak).

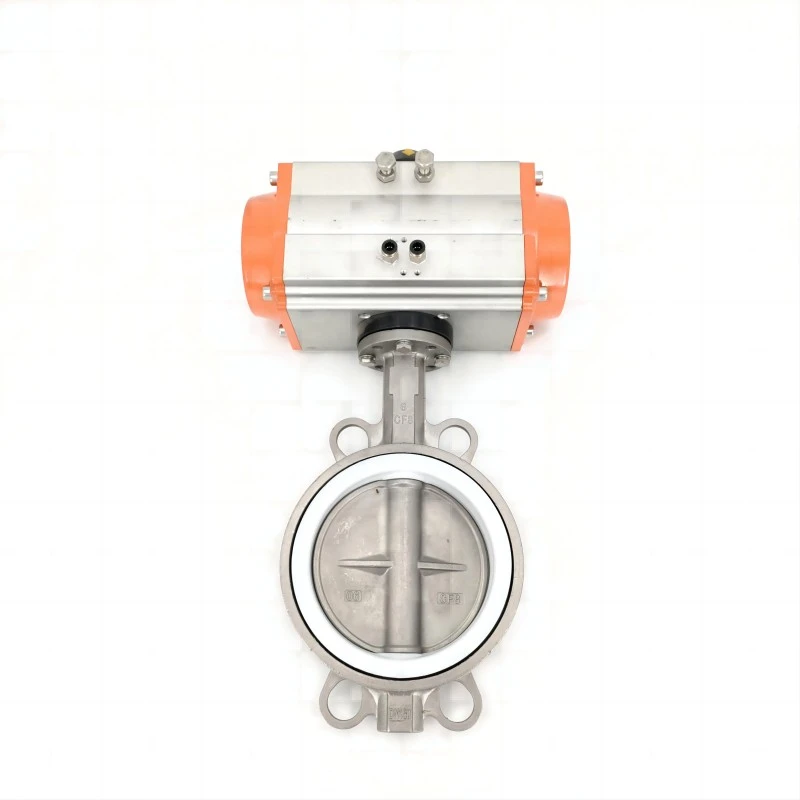

￮ Gyors nyitást és zárást igénylő forgatókönyvek esetén (például vészkikapcsolás és üzemmódváltás):Pillangószelepekkorlátozott, 90 fokos nyitási és zárási szöggel rendelkeznek, amely csak 1-2 fordulatot igényel manuálisan. Az elektromos/pneumatikus működtetés lehetővé teszi a másodperc alatti reakciót (hatékonyabb, mint a tolózárak többfordulatú nyitása és zárása).
￮ Áramlásszabályozást igénylő forgatókönyvek esetén: Az áramlás durván beállítható a tárcsanyílás beállításával (0-90 fok). (Ez a pontosság alacsonyabb, mint a szabályozószelepeké, de a költség alacsonyabb, így alkalmas olyan alkalmazásokra, ahol a pontosság kevésbé kritikus, mint például az áramlásszabályozás a légkondicionáló vízrendszerekben.)
• Helyszűkületet igénylő forgatókönyvek esetén:
￮ Olyan forgatókönyvek esetén, ahol a csövek körül korlátozott hely áll rendelkezésre (például pincékben és sűrűn lakott berendezésekkel rendelkező területeken): A pillangószelepek tengelyirányú hossza rövid (nem kell helyet foglalni egy hosszú szárhoz, mint például a gömbszelepek) és kis radiális mérettel rendelkeznek, így jobban alkalmazkodnak a telepítési helyekhez. 2. Pillangószelep élettartama (referencia tartomány)
A pillangószelep élettartamának nincs fix értéke. Általában a „nyitások és zárások száma” vagy „élettartam” alapján mérik. Élettartamát befolyásoló legfontosabb tényezők közé tartozik a tömítés anyaga, a közeg jellemzői, valamint az üzemeltetési és karbantartási módszerek. Az általános referenciatartomány a következő:
1) A „nyitások és zárások számával” mérve (alapjelző)
• Puha-tömítésű pillangószelep:
￮ Tiszta közeg (például víz és levegő): A gumitömítések 10 000-30 000 nyitást és zárást, míg a PTFE tömítések 30 000-50 000 nyitást és zárást képesek elérni (akár 50 000 felett is, ha óvatosan és gyakori súrlódás nélkül használják).
￮ Kis mennyiségű szennyeződést tartalmazó közegek (például szennyvíz): A tömítőfelület érzékeny a kopásra, így élettartama 5000-20 000 nyílásra és zárásra csökken (a szennyeződéseket rendszeresen meg kell tisztítani, nehogy megkarcolódjon a tömítőfelület). • Kemény-tömítésű pillangószelep:
￮ Részecskék nélküli közeg (például gőz vagy tiszta gáz): A fém tömítőfelület rendkívül kopásálló-, és 50 000-100 000-szer működhet (a hármas-excentrikus szerkezet „nulla- súrlódást biztosít, ami 100 000 ciklust meghaladó élettartamot eredményez);
￮ Szemcsés/korrozív tulajdonságokkal rendelkező közeg (például homokos szennyvíz, savas vagy lúgos oldatok): A tömítőfelület érzékeny a korrózióra vagy kopásra, ami 20 000-50 000 ciklusra csökkenti az élettartamot (kopásálló anyagot kell választani, például keményötvözet fedőtömítést).
2.) "Szolgálati élettartam" alapján mérve (csak tájékoztató jellegű)
• Normál működési feltételek (tiszta közeg, stabil nyomás és hőmérséklet, rendszeres karbantartás):
￮ Puha-tömítésű pillangószelep: 5-8 év (a gumitömítések idő előtti cseréjét igényelhetnek az öregedés miatt, míg a PTFE tömítések ezt 8-10 évre is meghosszabbíthatják);
￮ Kemény-tömítésű pillangószelep: 8-15 év (a fém tömítőfelület hosszú élettartamú; ha a szelepmozgató-hibamentes, a szeleptest hosszú ideig használható). • Súlyos üzemi körülmények (korrozív/szennyeződésekkel teli közeg, gyakori magas nyomás és magas hőmérséklet ingadozások, valamint gyakori nyitás és zárás):
￮ Az élettartam 1-3 évre csökkenthető (különös figyelmet fordítson a tömítőfelület és a szelepszár kopására és korróziójára, és azonnal cserélje ki a kopó alkatrészeket).
3. Főbb intézkedések a pillangószelep élettartamának meghosszabbítására
• A megfelelő anyagok kiválasztása: Válassza ki a tömítőpárt a közeg alapján (pl. kopásálló öntöttvas kemény tömítések szennyvízhez, élelmiszer--gumi lágy tömítések ivóvízhez), rozsdamentes acél a szelepszárhoz (korrózióállóság) és gömbgrafitos öntöttvas a szeleptesthez (nyomás- és kopásállóság).
• Normál működés: Kerülje a hirtelen nyitást és zárást (a lágy tömítések hajlamosak az ütés miatti deformálódásra, a kemény tömítések pedig az ütközések miatti sérülésekre). Az áramlás beállításakor kerülje a kis nyílások hosszabb ideig tartó fenntartását (a lemezt a hordozó jelentős ütésnek teszi ki, ami rezgést és kopást okoz). • Rendszeres karbantartás:
• Normál működés: Kerülje a hirtelen nyitást és zárást (a lágy tömítések hajlamosak az ütés miatti deformálódásra, a kemény tömítések pedig az ütközések miatti sérülésekre). Az áramlás beállításakor kerülje a kis nyílások hosszabb ideig tartó fenntartását (a lemezt a hordozó jelentős ütésnek teszi ki, ami rezgést és kopást okoz). • Rendszeres karbantartás:
￮Kenés: A súrlódás és a kopás csökkentése érdekében rendszeresen kenje be a zsírt a szelepszárra, a csapágyakra és más mozgó alkatrészekre.
￮Tömítések cseréje: Ha szivárgást (például csepegést) észlel a puha tömítéseken, azonnal cserélje ki a gumitömítést/PTFE-gyűrűt. Ha a kemény tömítés tömítőfelülete elkopott, köszörülje meg és javítsa meg.
Összefoglalva,pillangószelepekközepes és alacsony nyomású{0}}alkalmazásokhoz alkalmasak, amelyek nagy átmérőt, gyors nyitást és zárást, helyszűkületet vagy durva beállítást igényelnek. Élettartamukat az üzemi feltételek alapján kell meghatározni. Megfelelő kiválasztásával és karbantartásával jelentősen meghosszabbítható élettartamuk. Normál körülmények között 5-10 éves használat gyakori.
