Az ipari folyadékvezérlés birodalmában a motorizált pillangószelepek kulcsfontosságú alkatrészként állnak, és megbízható és hatékony áramlási szabályozást kínálnak. Mint a motorizált pillangószelepek tapasztalt szállítója, első kézből tanúja voltam a szelepméret és az alapvető eszközök általános teljesítménye közötti bonyolult kapcsolatnak. Ebben a blogban belemerülem annak a különféle szempontokba, amelyek szerint a szelepméret hogyan befolyásolja a motorizált pillangószelep teljesítményét, értékes betekintést nyújtva az iparágban.
Áramlási kapacitás
A szelep méretének egyik legjelentősebb hatása a motorizált pillangószelep teljesítményére az áramlási kapacitásra gyakorolt hatása. A szelep áramlási kapacitása a folyadék mennyiségére vonatkozik, amely meghatározott körülmények között átjuthat rajta. Általában a nagyobb szelepméretek nagyobb áramlási kapacitással rendelkeznek a kisebbekhez képest. Ennek oka az, hogy egy nagyobb szelep nagyobb kereszt -szekcionális területet biztosít a folyadék átfolyásához.

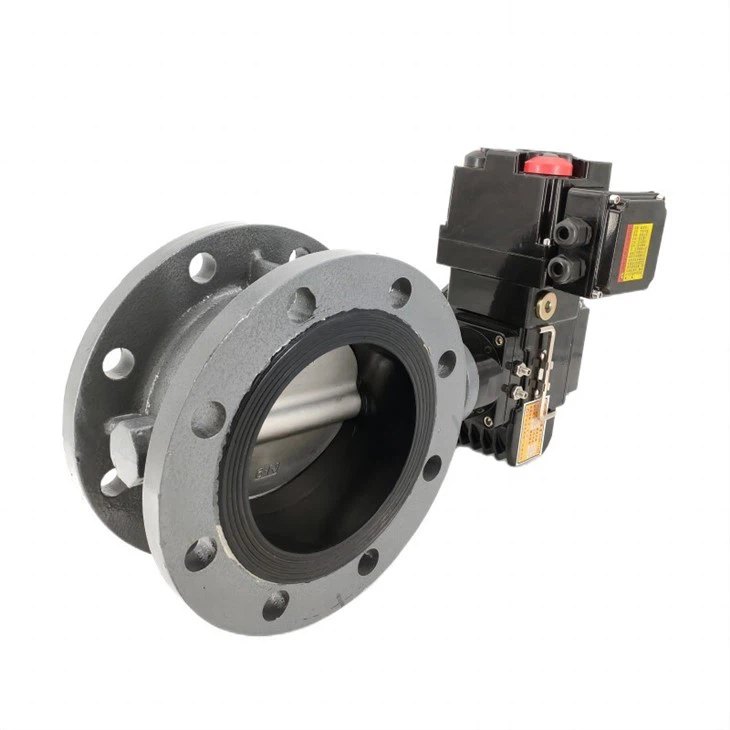

Például egy nagy méretű ipari csővezeték -rendszerben, ahol nagy mennyiségű víz vagy gázt kell szállítani, egy nagyobb motorizált pillangószelepetMotorizált pillangószelep működtetővellenne az ideális választás. Meg tudja kezelni a jelentős áramlási sebességet anélkül, hogy túlzott nyomáseséseket okozna. Másrészt egy kompaktabb rendszerben, alacsonyabb áramlási követelményekkel, például egy kis méretű laboratóriumi beállítással vagy egy háztartási vízellátó rendszerben, egy kisebb szelep, mint aPrecíziós kis elektromos karima pillangószelepelegendő lehet.
Fontos azonban megjegyezni, hogy a rendelkezésre álló legnagyobb szelep egyszerű kiválasztása nem mindig a legjobb megoldás. A túlméretezett szelep olyan problémákhoz vezethet, mint például a rossz áramlásszabályozás. Ha a szelep sokkal nagyobb, mint a tényleges áramlási követelmények, nehéz lehet elérni az áramlási sebesség pontos szabályozását. A szelep túl gyorsan kinyílik és bezárulhat, és hirtelen változásokat okozhat a nyomás és az áramlásban, ami károsíthatja a csővezetéket és az egyéb csatlakoztatott berendezéseket.
Nyomásesés
A nyomásesés egy másik kritikus tényező, amelyet a szelep mérete befolyásol. A nyomásesés a nyomás csökkenésére vonatkozik, amely akkor fordul elő, amikor a folyadék egy szelepen átfolyik. Egy kisebb szelepméret általában magasabb nyomásesést eredményez, mivel a folyadéknak korlátozottabb nyíláson kell áthaladnia. Ez jelentős kérdés lehet a rendszerekben, ahol a következetes nyomás fenntartása döntő jelentőségű.
Egy olyan folyamatban, ahol bizonyos nyomás szükséges a megfelelő működéshez, például egy gőz erőműben vagy egy kémiai feldolgozó létesítményben, egy nagy méretű, motoros pillangószelep segíthet minimalizálni a nyomásesést. A folyadék nagyobb átjárójának biztosítása révén a szelep lehetővé teszi a folyadék szabadon áramlását, csökkentve az ellenállást és ezáltal a nyomásesést.
Ezzel szemben egy nagy méretű szelep egy magas áramlási rendszerben jelentős nyomásesést okoz. Ez nemcsak több energiát igényel a folyadék szivattyúzásához a rendszeren keresztül, hanem hatékonysághoz és potenciális berendezés -meghibásodásokhoz is vezethet. Ezért a motorizált pillangószelep kiválasztásakor elengedhetetlen a rendszer nyomásigényének mérlegelése és a megfelelő szelep méretének kiválasztása érdekében az optimális teljesítmény biztosítása érdekében.
Működőképesítő erő
A motorizált pillangószelep mérete közvetlen hatással van a szelep kinyitásához és bezárásához szükséges működtetési erőre is. Egy nagyobb szelep általában több erőre van szükség a megnövekedett tömeg és a nagyobb felület, amely a folyadéknyomásnak vannak kitéve.
APillangószelep motorizált működtetőfelelős a szelepcsatorna forgatásához szükséges erő biztosításáért. A nagyobb szelepeknél erősebb működtetőre van szükség a folyadéknyomás és a szelep saját súlya által okozott ellenállás leküzdéséhez. Ez azt jelenti, hogy a szelepmozgató költsége és a működéshez kapcsolódó energiafogyasztás nagyobb lesz a nagyobb szelepeknél.
Ezzel szemben a kisebb szelepek kevesebb működési erőt igényelnek, ami lehetővé teszi a kisebb és olcsóbb működtetők használatát. Ez jelentős előnyt jelenthet a költség -hatékonyság szempontjából, különösen azokban az alkalmazásokban, ahol több szelepet használnak. Fontos azonban annak biztosítása, hogy a kis szelephez kiválasztott szelepmozgatónak elegendő nyomatéka legyen ahhoz, hogy a szelepet minden működési körülmények között megbízhatóan működtesse.
Lezárási teljesítmény
A szelep mérete befolyásolhatja a motorizált pillangószelep tömítését is. A megfelelő tömítés elengedhetetlen a szivárgás megakadályozásához és a rendszer hatékony működésének biztosításához. Általában a nagyobb szelepek nagyobb kihívásokkal szembesülhetnek a tökéletes tömítés elérése érdekében, mint a kisebb szelepek.
Minél nagyobb a szelep, annál nehezebb megőrizni az egységes érintkezést a szelepcsatorna és az ülés között. Ez egyenetlen kopáshoz vezethet, ami végül szivárgást eredményezhet. Ezenkívül a szelepcsatorna és az ülés nagyobb méretű felülete egy nagy méretű szelepben hajlamosabb a törmelék és a folyadék szennyeződései által okozott károsodásokra.
A kisebb szelepeket viszont gyakran könnyebben lehet lezárni, mert kompaktabb kialakításuk miatt. A csökkentett méret lehetővé teszi a korong és az ülés közötti pontosabb illesztést, minimalizálva a szivárgás kockázatát. Ugyanakkor még a kis szelepek is megfelelő karbantartást és rendszeres ellenőrzést igényelnek a tömítési teljesítményük időbeli biztosítása érdekében.
Telepítési és helykövetelmények
A motorizált pillangószelep fizikai mérete fontos szempont a telepítés során. A nagyobb szelepek több helyet igényelnek a telepítéshez, mind maga a szelep szempontjából, mind a karbantartáshoz és az üzemeltetéshez szükséges kiegészítő távolság szempontjából. Egyes esetekben a létesítmény korlátozott helye korlátozhatja a nagyobb szelepek használatát.
Például egy zsúfolt mechanikus helyiségben vagy egy utólagos felszerelési projektben, ahol a hely prémiumban van, egy kisebb motorizált pillangószelep lehet az egyetlen életképes lehetőség. A kis szelepek rugalmasabbak a telepítés szempontjából, és jelentős módosítások nélkül könnyen integrálhatók a meglévő rendszerekbe.
Költség megfontolások
A költség mindig jelentős tényező az ipari beszerzési döntésekben. A motorizált pillangószelep mérete közvetlenül befolyásolja annak költségeit. A nagyobb szelepek általában drágábbak, mint a kisebbek, a megnövekedett anyagkövetelmények és a erősebb működtetők szükségessége miatt.
A kezdeti vásárlási költségen túl hosszú időtartamú költségek is vannak. A nagyobb szelepek több energiát fogyaszthatnak a szükséges magasabb működési erő miatt, és drágább karbantartási és cserealkatrészeket is igényelhetnek. Másrészt, a kisebb szelepek költségesebbé válnak - mind a vételár, mind a működési költségek szempontjából hatékonyan. Fontos azonban, hogy kiegyensúlyozzuk a költségeket a teljesítménykövetelményekkel annak biztosítása érdekében, hogy a kiválasztott szelep megfelel -e a rendszer igényeinek.
Következtetés
Összegezve, a motorizált pillangószelep mérete mély hatással van annak teljesítményére, beleértve az áramlási kapacitást, a nyomásesést, a működési erőt, a tömítést, a telepítési követelményeket és a költségeket. Motoros pillangószelepek szállítójaként megértem a megfelelő szelep méretének kiválasztásának fontosságát az egyes alkalmazásokhoz.
Függetlenül attól, hogy egy nagy méretű ipari projekttel vagy egy kis méretarányú rendszerrel foglalkozik, elengedhetetlen a rendszer követelményeinek gondos értékelése és a szelepméret kiválasztása, amely a legjobb egyensúlyt kínálja a teljesítmény és a költségek között. Ha szüksége van motorizált pillangószelepre, vagy bármilyen kérdése van a szelep méretezésével és teljesítményével kapcsolatban, nyugodtan forduljon hozzánk. Azért vagyunk itt, hogy szakértői tanácsokat és magas színvonalú termékeket nyújtsunk Önnek a folyadékkezelési igények kielégítéséhez.
Referenciák
- Flow Control kézikönyv, második kiadás. Átfogó útmutató a folyadék áramlásának szabályozásáról, beleértve a szelep méretezését és a teljesítményt.
- Ipari szelep szabványok és iránymutatások. Az ipari szervezetek által közzétett ezek a szabványok értékes információkat szolgáltatnak a szelep tervezéséről, a teljesítményről és a telepítésről.
