Szia! A Butterfly Valve With Gear beszállítójaként mostanában sok kérdést kapok azzal kapcsolatban, hogy a szelepanyag hogyan befolyásolja ezeknek a szelepeknek a teljesítményét. Szóval úgy gondoltam, szakítok egy kis időt, hogy lebontsam mindannyiótoknak.

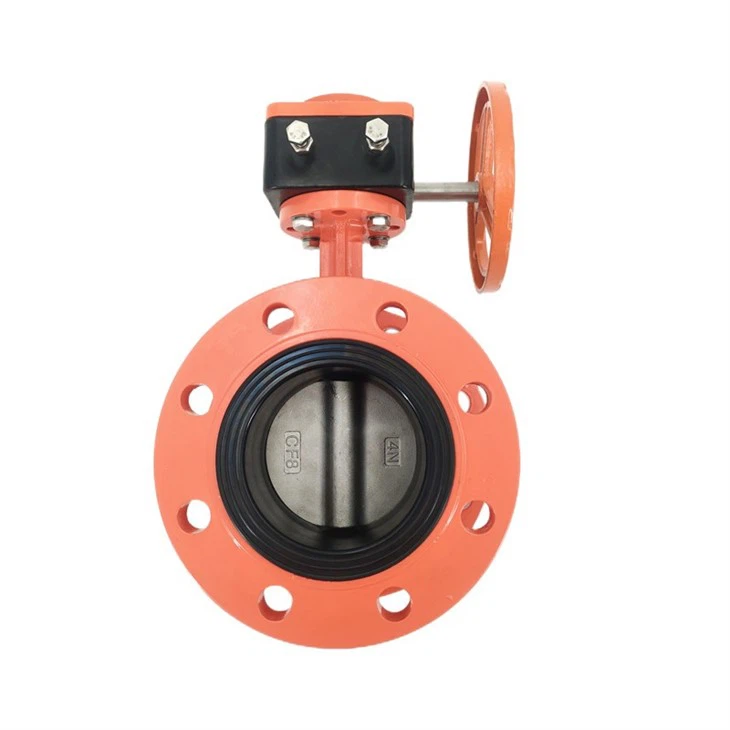

Először is beszéljünk arról, hogy mi az a pillangószelep fogaskerékkel. Ez egy olyan típusú szelep, amely egy tárcsát használ a folyadék áramlásának szabályozására a csövön keresztül. A fogaskerék-mechanizmus lehetővé teszi a szelep nyitásának és zárásának pontosabb szabályozását, így számos iparágban népszerű választás. Megnézheti nálunkPillangószelep fogaskerékkelweboldalunkon további részletekért.
Most pedig nézzük meg a különböző szelepanyagokat, és azt, hogy ezek hogyan befolyásolják a teljesítményt.
1. Öntöttvas
Az öntöttvas egy gyakori anyag, amelyet fogaskerekes pillangószelepekben használnak. Tartósságáról és megfizethetőségéről ismert. Az öntöttvas szelepek ellenállnak a nagy nyomásnak, és számos környezetben ellenállnak a korróziónak. Azonban meglehetősen nehezek lehetnek, ami hátrányt jelenthet bizonyos alkalmazásokban, ahol a súly aggodalomra ad okot.
Az öntöttvas egyik fő előnye, hogy képes kezelni a koptató folyadékokat. Az öntöttvas kemény felülete ellenáll a folyadékban lévő részecskék okozta kopásnak, így jó választás az olyan iparágakban, mint a bányászat és a szennyvízkezelés. Fontos azonban megjegyezni, hogy az öntöttvas törékeny lehet, így rendkívüli igénybevétel vagy ütés hatására megrepedhet.
2. Rozsdamentes acél
A rozsdamentes acél egy másik népszerű anyag a pillangószelepekhez. Kiváló korrózióállóságot biztosít, különösen kemény vegyi környezetben. Ez ideálissá teszi olyan iparágakban, mint az élelmiszer- és italgyártás, a gyógyszeripar és a vegyi feldolgozás.
A rozsdamentes acél szelepek viszonylag könnyűek az öntöttvashoz képest, ami előnyös lehet olyan alkalmazásokban, ahol a súlyt minimálisra kell csökkenteni. Ezenkívül a rozsdamentes acél sima felülettel rendelkezik, ami csökkenti a súrlódást és lehetővé teszi a szelep könnyebb működését. A rozsdamentes acél azonban drágább, mint az öntöttvas, ezért a költséget figyelembe kell venni.
3. gömbgrafitos vas
A gömbgrafitos öntöttvas egyfajta öntöttvas, amelyet úgy kezeltek, hogy növelje a képlékenységét és szívósságát. Mindkét világ legjobbjait egyesíti – az öntöttvas szilárdságát és tartósságát az acél rugalmasságával. A gömbgrafitos öntöttvas szelepek kisebb valószínűséggel repednek meg feszültség hatására, mint a hagyományos öntöttvas szelepek.
Általában vízellátó rendszerekben használják, mivel képesek kezelni ezen alkalmazások nyomás- és áramlási követelményeit. A gömbgrafitos öntöttvas is jó korrózióállósággal rendelkezik, különösen megfelelő bevonat esetén. Az öntöttvashoz hasonlóan azonban nehéz lehet, és a költség magasabb, mint a hagyományos öntöttvas, de alacsonyabb, mint a rozsdamentes acél.
4. Alumínium
Az alumínium egy könnyű anyag, amelyet gyakran használnak olyan alkalmazásokban, ahol a súly kritikus tényező. A fogaskerékkel ellátott alumínium pillangószelepek könnyen telepíthetők és kezelhetők, így népszerű választás az olyan iparágakban, mint a repülőgépipar és az autóipar.
Az alumínium jó korrózióállósággal is rendelkezik, különösen eloxált állapotban. Azonban nem olyan erős, mint az öntöttvas vagy a rozsdamentes acél, ezért lehet, hogy nem alkalmas nagynyomású alkalmazásokhoz. Ezenkívül az alumínium reakcióba léphet bizonyos vegyi anyagokkal, ezért fontos figyelembe venni a folyadék kompatibilitását a szelep anyagával.
Hatás a teljesítményre
A szelep anyaga több szempontból is jelentős hatással lehet a fogaskerékkel ellátott pillangószelep teljesítményére:
1. Áramlási kapacitás
A szelep belső felületének simasága, amelyet az anyag határoz meg, befolyásolhatja a szelep áramlási kapacitását. Például a rozsdamentes acél és az alumínium sima felülettel rendelkezik, ami csökkenti a súrlódást, és nagyobb áramlási sebességet tesz lehetővé, mint az öntöttvas vagy a gömbgrafitos vas.
2. Üzemi nyomaték
A szelep anyagának súlya és merevsége befolyásolhatja a szelep nyitásához és zárásához szükséges üzemi nyomatékot. A nehezebb anyagok, például az öntöttvas és a gömbgrafitos öntöttvas nagyobb nyomatékot igényelhetnek, ami jobban megterhelheti a hajtóművet. Másrészt a könnyű anyagok, például az alumínium és a rozsdamentes acél kisebb nyomatékot igényelnek, így a szelep könnyebben kezelhető.
3. Tömítési teljesítmény
A szelep megfelelő tömítésének képessége kulcsfontosságú a szivárgások megelőzésében. A különböző anyagok különböző tömítési tulajdonságokkal rendelkeznek. Például a pillangószelepekben gyakran használnak gumibevonatú tárcsákat a tömítés javítására. A szelep anyaga és a gumibevonat közötti kompatibilitás fontos a tartós és hatékony tömítés érdekében.
4. Élettartam
A szelep anyagának tartóssága és korrózióállósága közvetlenül befolyásolja a szelep élettartamát. Az olyan anyagok, mint a rozsdamentes acél és a megfelelően bevont gömbgrafitos öntöttvas, tovább bírják zord környezetben, mint az öntöttvas vagy az alumínium. A hosszabb élettartam ritkább cserét jelent, ami hosszú távon költségmegtakarítást jelent.
Összehasonlítás más típusú pillangószelepekkel
Érdemes a fogaskerékkel ellátott pillangószelepeket más típusú pillangószelepekkel is összehasonlítani, mint pl.Pillangószelep karralésCsigahajtómű típusú pillangószelep.
A karokkal ellátott pillangószelepek egyszerűbbek és költséghatékonyabbak. Olyan alkalmazásokra alkalmasak, ahol nincs szükség precíz szabályozásra, és a szelepet ritkán működtetik. Azonban hiányzik belőlük az a finom vezérlés, amelyet a hajtómű biztosítja.
A csigahajtómű típusú pillangószelepek viszont még pontosabb vezérlést kínálnak a hagyományos fogaskerekes szelepekhez képest. Gyakran használják olyan alkalmazásokban, ahol nagyon pontos áramlásszabályozásra van szükség. A különböző típusú szelepek közötti választás az alkalmazás speciális követelményeitől is függ, beleértve a folyadék típusát, a nyomást és az áramlási sebességet.
Következtetés
Összefoglalva, a szelep anyaga döntő szerepet játszik a fogaskerékkel ellátott pillangószelep teljesítményében. Minden anyagnak megvannak a maga előnyei és hátrányai, és a választás az alkalmazás speciális követelményeitől függ. Akár olyan szelepre van szüksége, amely képes elviselni a nagy nyomást, ellenáll a korróziónak, vagy könnyű, létezik az Ön számára megfelelő anyag.
Ha fogaskerékkel ellátott pillangószelepet keres, szívesen segítek megtalálni az igényeinek megfelelő megoldást. Különböző anyagokból készült szelepek széles választékát kínáljuk, és szakértői csapatunk minden információval ellátja Önt, hogy megalapozott döntést hozzon. Ne habozzon kapcsolatba lépni velünk további részletekért, vagy beszerzési megbeszélést kezdeményezni.
Hivatkozások
- Valve Handbook, William L. Nayfeh
- Ipari szelepek: Kiválasztás, specifikáció és méretezés, Robert E. Schexnayder
